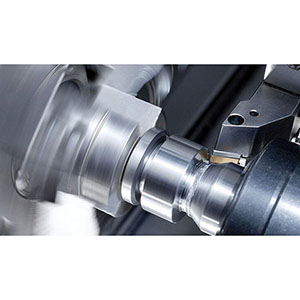

Algunas causas de errores térmicos en el mecanizado por torneado

Los tornos verticales CNC suelen experimentar desviaciones dimensionales y una pérdida de precisión durante un funcionamiento estable prolongado o un mecanizado con cargas elevadas. Las causas fundamentales de estos problemas incluyen tanto errores geométricos de la máquina como errores térmicos.

Este artículo revisa sistemáticamente las principales fuentes, características e impactos de los errores térmicos, y compara las ventajas y desventajas de la compensación por hardware y por software.

Clasificación de errores:

1. Errores geométricos: errores inherentes causados por defectos de fabricación de la máquina, errores de montaje de piezas, tolerancias de instalación y desplazamientos estáticos/dinámicos (por ejemplo, rectitud de la guía, errores angulares, errores de paso del husillo).
2. Errores térmicos: errores causados por la expansión térmica o la deformación térmica de la máquina o la pieza de trabajo debido a los cambios de temperatura; estos varían con el tiempo y las condiciones de mecanizado y, por lo tanto, representan fuentes de error dependientes del tiempo.

Principales causas de los errores térmicos:

1. Calor de corte: grandes cantidades de calor generadas en la zona de corte entre la herramienta y la pieza de trabajo se conducen en parte a la pieza de trabajo, al portaherramientas y a la estructura de la máquina, lo que provoca un aumento local de la temperatura y deformaciones.
2. Calentamiento del husillo y del motor: el motor del husillo, los servomotores y las unidades de accionamiento generan calor durante el funcionamiento, lo que altera la geometría del husillo y la excentricidad radial.
3. Fricción de los cojinetes y la transmisión: la fricción en los cojinetes, cajas de engranajes, correas/acoplamientos, etc., produce calor y expansión local que afectan a la precisión y la concentricidad de la transmisión.
4. Fricción por deslizamiento y guías: las guías, las correderas y los husillos generan calor por fricción durante el movimiento, lo que provoca el desplazamiento térmico del carro y del sistema de avance.
5. Calor del sistema hidráulico/neumático: las bombas hidráulicas, las válvulas, los depósitos de aceite, etc., generan calor que se transmite a través de las estructuras de soporte a los componentes clave de la máquina.
6. Fluctuaciones de temperatura del refrigerante y del fluido de corte: la temperatura inestable del refrigerante o los cambios en el flujo modifican las condiciones de disipación del calor de la pieza de trabajo y la herramienta, lo que afecta al equilibrio térmico.
7. Cambios en la temperatura ambiente y del taller: las diferencias de temperatura diurnas o estacionales y un control deficiente del aire acondicionado provocan una deriva de la temperatura general de la máquina.
8. Fuentes de calor asimétricas y gradientes de temperatura: la distribución desigual de las fuentes de calor internas/externas o el calentamiento local prolongado (por ejemplo, un corte unilateral de larga duración) crean una deformación térmica no uniforme y errores de posicionamiento.
9. Efectos térmicos de los accesorios y las piezas de trabajo: las piezas de trabajo grandes o con alta capacidad térmica absorben calor durante el mecanizado y cambian sus posiciones relativas; la conducción térmica de los accesorios también puede transmitir errores.

Características e impactos de los errores térmicos:

1. Dependencia del tiempo: los errores térmicos se acumulan a lo largo del tiempo de mecanizado y muestran tendencias o cambios periódicos. Pueden ser estables en intervalos cortos, pero se vuelven significativos durante largos periodos de funcionamiento.
2. No uniformidad espacial: los diferentes componentes se calientan de forma desigual, lo que produce patrones de deformación complejos (desplazamiento, inclinación, flexión).
3. Gran efecto en trabajos de alta precisión: los errores térmicos son especialmente significativos en el mecanizado a nivel micrométrico y en el posicionamiento repetitivo, causando desviaciones dimensionales, errores geométricos y una calidad superficial degradada.
4. No se eliminan fácilmente con un ajuste único del hardware: dado que los errores térmicos cambian con las condiciones de funcionamiento, las correcciones mecánicas fijas o las calibraciones suelen ser ineficaces con el tiempo.

Limitaciones de la compensación tradicional del hardware:

La compensación de hardware (por ejemplo, la refabricación de piezas, el ajuste de los calibres de calibración, las modificaciones de la estructura mecánica) puede corregir los errores geométricos estáticos, pero no puede hacer frente a los errores térmicos variables en el tiempo o semialeatorios. Estas medidas carecen de flexibilidad, requieren ciclos de ajuste largos y costes elevados, y deben repetirse con frecuencia para diferentes piezas o condiciones de corte, lo que las hace inadecuadas para entornos de producción dinámicos.

Medición de errores térmicos:

1. Colocación de sensores: instale sensores de temperatura (termopares/RTD) y los sensores de desplazamiento/diferenciales necesarios en lugares clave, como el husillo, el tornillo de avance, la bancada, las guías, los motores principales, los alojamientos de los cojinetes y las entradas/salidas de refrigerante.
2. Pruebas y recopilación de datos: recopile datos de temperatura y errores geométricos (desplazamiento, rectitud, concentricidad) en condiciones representativas (profundidad de corte variada, velocidad de corte, mecanizado en ralentí/continuo, etc.).
