Moldeo por inyección de dos etapas de carcasas para herramientas eléctricas OEM

El proceso de moldeo por inyección de dos disparos permite obtener un aspecto bicolor o una combinación de materiales funcionales (por ejemplo, la integración de una carcasa rígida y puntos de contacto blandos), lo que mejora significativamente el tacto del producto, la resistencia al deslizamiento, el sellado y la eficiencia del montaje. Se utiliza habitualmente para carcasas y componentes de agarre de herramientas eléctricas portátiles, como taladros eléctricos, sierras y llaves de impacto.

Principio del proceso de moldeo por inyección de dos componentes:

El moldeo por inyección de dos componentes inyecta diferentes materiales o plásticos de diferentes colores en diferentes áreas de la misma pieza en dos pasos de inyección independientes (o mediante un sistema de molde paralelo de dos cavidades). En la primera etapa se inyecta el sustrato (normalmente un plástico rígido de gran resistencia estructural) y se coloca dentro del molde; a continuación, el molde utiliza mecanismos de rotación, cambio o transferencia para colocar la pieza de trabajo para la segunda inyección, en la que se inyecta el segundo material (como TPE/TPU blando) para lograr el sobremoldeo, la encapsulación o la unión. Los factores clave son la precisión de posicionamiento de las dos inyecciones, el diseño de la línea de unión/interfaz y la compatibilidad entre los materiales.

Requisitos del molde y del equipo:

1. Estructura del molde: Debe proporcionar capacidad de dos inyecciones o un mecanismo de posicionamiento de inyección en dos etapas (molde rotativo, molde de transferencia lineal o molde indexado); las cavidades del molde, las líneas de separación y el posicionamiento de la transferencia deben ser precisos, y el diseño debe adaptarse a los canales de desmoldeo, enfriamiento e inyección secundaria.
2. Puertas y canales: Seleccione de forma razonable los tipos y ubicaciones de las puertas y utilice un sistema de canales calientes cuando sea necesario para garantizar un buen flujo y un aspecto uniforme para la segunda inyección.
3. Refrigeración y control de la temperatura: Para garantizar la consistencia y la estabilidad dimensional entre las dos inyecciones, los circuitos de refrigeración deben diseñarse con precisión y debe proporcionarse un equipo de control de la temperatura del molde estable.
4. Requisitos de la máquina de moldeo por inyección: utilice máquinas de moldeo por inyección especializadas con alimentación de dos materiales o control de dos colores/dos pasos (o dos máquinas conectadas), y proporcione un control de transferencia y posicionamiento del molde de alta precisión.

Flujo del proceso y parámetros clave:

1. Preparación del molde y primera inyección: limpie la cavidad, inyecte el primer material y controle la velocidad de inyección, la presión de mantenimiento y el enfriamiento para garantizar la calidad dimensional y superficial.
2. Transferencia y posicionamiento: utilice mecanismos giratorios o de transferencia para posicionar la pieza inyectada para la segunda inyección, asegurando la precisión del posicionamiento y la fuerza de sujeción.
3. Segunda inyección: inyecte el segundo material, controle razonablemente la temperatura de fusión, la velocidad de inyección y la presión de mantenimiento para que se forme una buena unión y un encapsulado completo con el sustrato en la interfaz.
4. Enfriamiento y desmoldeo: Establezca el tiempo de enfriamiento de acuerdo con las características del material para evitar deformaciones o delaminación de la interfaz causadas por tensiones internas.
5. Postprocesamiento e inspección: Desbarbar, recortar o realizar operaciones secundarias, e inspeccionar la unión de la interfaz, el aspecto y las dimensiones.

Parámetros clave: velocidad de inyección, presión de inyección, tiempo de mantenimiento, temperatura del molde, temperatura de fusión, precisión de transferencia/posicionamiento y tiempo de enfriamiento.

Ventajas y consideraciones:

1. Ventajas: se consigue una apariencia integrada y una combinación funcional, se mejora la eficiencia del montaje, se reducen los costes de montaje secundario y se mejora la ergonomía y la comodidad del agarre.
2. Consideraciones: La compatibilidad de los materiales, el diseño de la interfaz, la precisión de la transferencia/posicionamiento y el enfriamiento del molde afectan significativamente al rendimiento; para la producción de gran volumen, se deben tener en cuenta las compensaciones entre los sistemas de canal caliente, la inversión en moldes y los costes de mantenimiento.

Aplicaciones típicas del moldeo por inyección de dos componentes:

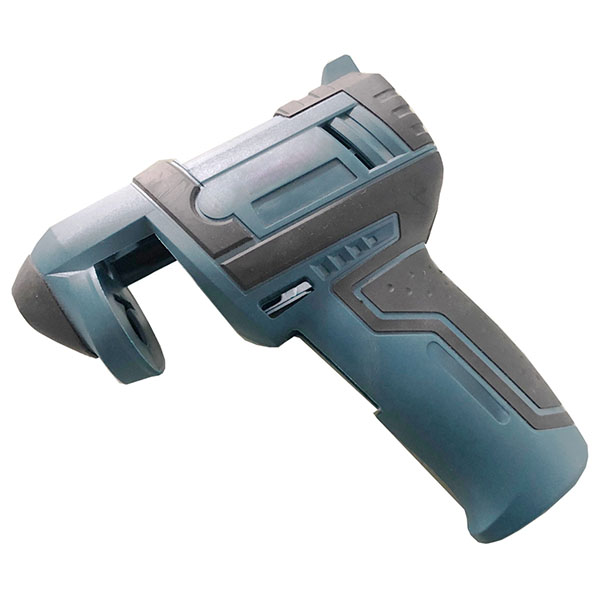

1. Carcasas y empuñaduras de herramientas eléctricas: estructuras rígidas combinadas con empuñaduras blandas o puntos de contacto suaves.
2. Interruptores y botones: moldeo integrado de estructuras rígidas con áreas de control de tacto suave.
3. Otros dispositivos portátiles: carcasas que requieren tanto durabilidad como un agarre cómodo.
