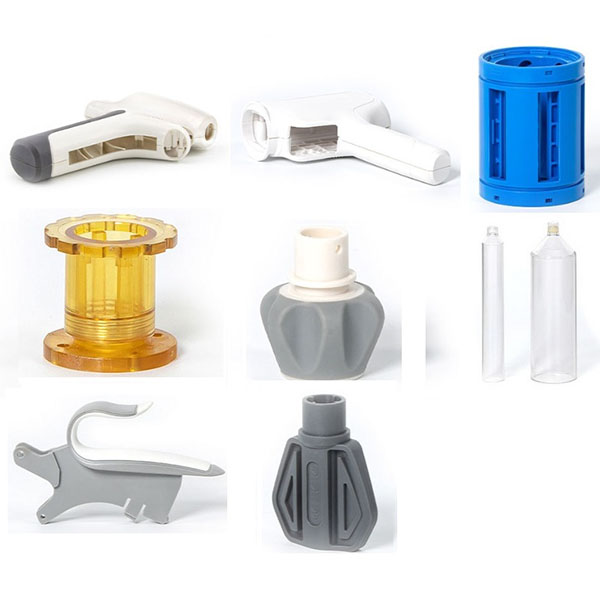

Piezas termoplásticas moldeadas por inyección para dispositivos médicos

Las piezas termoplásticas moldeadas por inyección para dispositivos médicos son componentes de precisión formados mediante el moldeo por inyección de plásticos termoplásticos de ingeniería, y se utilizan ampliamente en carcasas de dispositivos médicos, piezas estructurales, piezas guía, broches, conectores, accesorios consumibles desechables y conjuntos médicos reutilizables.

Aplicaciones típicas:

1. Carcasas y paneles de dispositivos médicos: como cajas y piezas estructurales para monitores, analizadores y dispositivos portátiles.
2. Conectores de fluidos y cuerpos de válvulas: piezas de interfaz y asientos de válvulas utilizados para infusión, administración de medicamentos y conexiones de tubos.
3. Accesorios consumibles desechables o reutilizables: como accesorios para muestreadores, gradillas para reactivos y dispositivos de fijación de catéteres (sujetos a requisitos de material).
4. Soportes internos y piezas de posicionamiento: ranuras de plástico y estructuras de soporte utilizadas para ubicar placas de circuito impreso, sensores o componentes ópticos.
5. Piezas no críticas que soportan carga de instrumentos quirúrgicos: como mangos, manguitos, botones y mecanismos de funcionamiento (la selección de materiales debe cumplir los requisitos de esterilidad y resistencia química).

Materiales y características comunes de las piezas termoplásticas moldeadas por inyección:

1. Polipropileno (PP) de grado médico: buena estabilidad química, resistencia química y puede sellarse o soldarse con calor.
2. Policarbonato (PC) de grado médico: resistente a los impactos y muy transparente, adecuado para ventanas transparentes y piezas estructurales.
3. Poliamida de grado médico (PA, nailon): resistente al desgaste y a la fatiga, adecuada para piezas que soportan carga o de ajuste deslizante (tenga en cuenta los efectos de la absorción de humedad en las dimensiones).
4. Materiales modificados con poliimida de grado médico y POM (polioximetileno): se utilizan para piezas que requieren alta rigidez y baja fricción.
5. PPSU, PEEK y otros plásticos de ingeniería de alta gama de grado médico: se utilizan para dispositivos reutilizables sometidos a esterilización a alta temperatura o entornos hostiles.
6. Al seleccionar los materiales, tenga en cuenta de forma exhaustiva la biocompatibilidad, los métodos de esterilización (autoclave, óxido de etileno, irradiación gamma, etc.), la resistencia química y las propiedades mecánicas.

Puntos de diseño y consideraciones de ingeniería:

1. Tolerancias dimensionales y superficies de acoplamiento: defina las dimensiones críticas y las tolerancias de ajuste, y especifique las clases de ajuste y la rugosidad de la superficie cuando sea necesario.
2. Diseño de paredes delgadas y flujo: distribuya el espesor de las paredes de manera razonable para evitar áreas excesivamente delgadas o gruesas que causen deformaciones, inyecciones incompletas o quemaduras.
3. Tensión y disposición de las nervaduras: utilice nervaduras, chaflanes y redondeos para reducir la concentración de tensiones y mejorar la rigidez.
4. Diseño de desmoldeo y expulsión: tenga en cuenta los ángulos de desmoldeo, la ubicación de los pasadores de expulsión y la secuencia de expulsión para proteger las características y superficies de precisión.
5. Ubicaciones de posprocesamiento y montaje secundario: reserve posiciones para añadir espárragos, remaches térmicos o soldadura ultrasónica para facilitar el montaje posterior.
6. Adaptabilidad al proceso de limpieza y esterilización: para las piezas esterilizables, tenga en cuenta la resistencia del material a las altas temperaturas/irradiación y diseñe geometrías que sean fáciles de limpiar.
7. Compensación de la contracción y la deformación del material: establezca la compensación dimensional del molde según el grado del material y valídela con un análisis de flujo del molde.

Proceso de moldeo por inyección y flujo de producción:

1. Recepción y secado del material: seque rigurosamente los materiales higroscópicos (como el PA) y registre los lotes para garantizar la estabilidad dimensional.
2. Preparación del molde y moldeo de prueba: realice un moldeo de prueba, ajuste los parámetros de entrada, retención y enfriamiento, y optimice el rendimiento y la consistencia dimensional.
3. Moldeo por inyección: controle la velocidad de inyección, la presión de retención, la temperatura del molde y el tiempo de enfriamiento de acuerdo con las especificaciones del proceso.
4. Postprocesamiento y mecanizado secundario: recorte, soldadura ultrasónica/con placa térmica, remachado, montaje o recubrimiento superficial (si está permitido).
5. Limpieza y esterilización (si procede): realizar la limpieza, el secado y la esterilización previa al envasado de acuerdo con los requisitos del cliente.
6. Inspección y liberación del producto terminado: realizar inspecciones de apariencia, funcionalidad, sellado y dimensiones, y generar registros de inspección e información de trazabilidad de lotes.
