Doblado de chapa metálica para carcasas y soportes personalizados

El plegado de chapa metálica es un proceso de conformado en el que las chapas metálicas se pliegan hasta alcanzar los ángulos, bridas y perfiles requeridos utilizando una prensa plegadora y los troqueles adecuados.

Equipos y matrices para el plegado de chapa metálica:

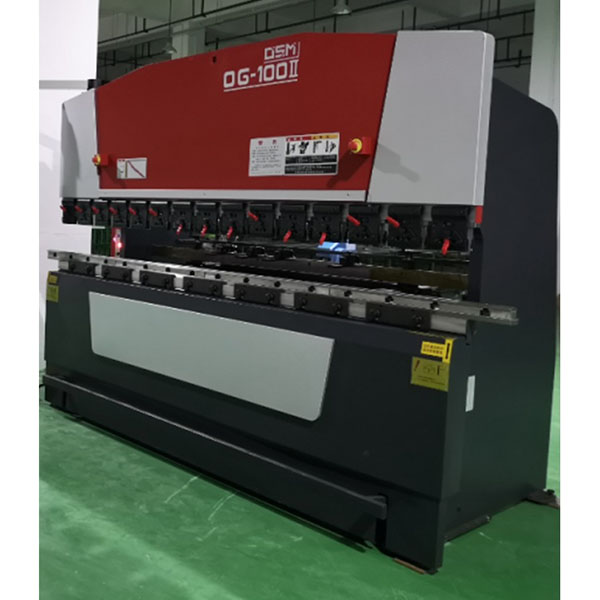

1. Plegadoras CNC (CNC, Press Brake): adecuadas para piezas complejas y plegados de alta precisión; admiten plegados en varios pasos y carga/descarga automatizada.
2. Plegadoras hidráulicas, eléctricas y servoaccionadas: seleccione diferentes tipos de accionamiento en función de la capacidad de producción y los requisitos de precisión para equilibrar la velocidad y el consumo de energía.
3. Matrices de plegado (matrices en V, punzones superiores y matrices de conformado especializadas): elija las matrices y las aberturas de matriz adecuadas en función del espesor de la chapa y el ángulo de plegado; utilice matrices especializadas cuando sea necesario para proteger el aspecto o lograr un conformado complejo.
4. Abrazaderas auxiliares y soportes traseros (calibres traseros): garantizan la precisión del posicionamiento, reducen el error de recuperación elástica y facilitan el posicionamiento repetible y la sujeción automatizada.

Tipos de proceso y flujo de trabajo:

1. Doblado en un solo paso y doblado en varios pasos: determine la secuencia y las estaciones según la geometría de la pieza y optimice la ruta del proceso para reducir los cambios de herramienta y el volteo de piezas.
2. Compensación de la recuperación elástica y optimización de la secuencia: corrija los ángulos de plegado utilizando los coeficientes de recuperación elástica del material y optimice la secuencia de plegado para evitar interferencias y deformaciones.
3. Doblado integrado con otras operaciones: se puede combinar con cizallado, punzonado, corte por láser, soldadura, remachado, etc., para lograr un flujo de producción integrado.
4. Automatización y manipulación robótica de piezas: se utiliza para mejorar la eficiencia y la consistencia en entornos de volumen medio-alto.

Capacidad y precisión de plegado:

1. Precisión del ángulo de plegado: se consigue mediante un servocontrol de precisión, una selección adecuada de la matriz y la compensación de la recuperación elástica; es posible obtener una alta precisión angular y repetibilidad (las tolerancias típicas dependen del material y del equipo).
2. Radio mínimo de plegado interior y longitud mínima de reborde: se establecen en función del espesor de la chapa y las características del material; los rangos factibles se proporcionan durante la evaluación del proceso.
3. Control de la distorsión y el alabeo: control de la deformación de las piezas mediante una secuenciación razonable, un diseño adecuado de las abrazaderas y los soportes, y los procesos de corrección posteriores.

Postprocesamiento y tratamientos superficiales:

1. Desbarbado y enderezado/corrección: realizar el desbarbado, enderezado o corrección después del plegado para garantizar la precisión del montaje.
2. Opciones de tratamiento de superficies: recubrimiento en polvo, pintura, galvanoplastia, anodizado (para aluminio), fosfatado u otros tratamientos decorativos y de protección contra la corrosión.
3. Procesamiento secundario: soldadura de soporte, montaje, instalación de fijaciones o mecanizado (como roscado, fresado de agujeros) para proporcionar soluciones completas para los componentes.

Áreas de aplicación del plegado de chapa metálica:

1. Cajas y armarios, carcasas de equipos electrónicos y de comunicación, paneles de control.
2. Soportes, conectores, chasis y piezas de montaje.
3. Piezas metálicas decorativas para arquitectura, paneles de ventilación y conductos.
4. Paneles de electrodomésticos y componentes de productos blancos.
5. Estructuras de equipos industriales, estanterías, palés y otros componentes estructurales.
