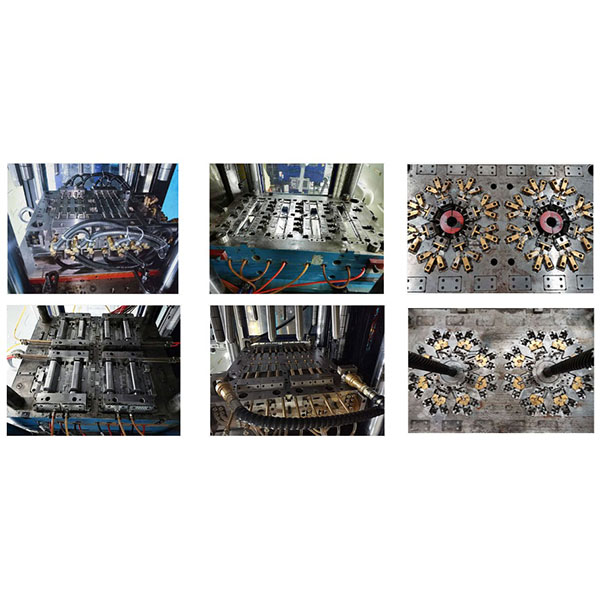

Soluciones de moldes de inyección multicavidad para la producción en masa

Un molde de inyección multicavidad es un tipo de molde en el que se disponen múltiples cavidades dentro del mismo molde, de modo que se pueden producir simultáneamente múltiples piezas acabadas en un solo ciclo de sujeción e inyección.

Escenarios de aplicación típicos:

1. Carcasas de productos electrónicos de consumo, conectores pequeños y elementos de fijación que requieren un suministro de gran volumen.
2. Pequeñas piezas para el interior de automóviles, clips e insertos producidos en lotes.
3. Accesorios de plástico para el hogar y de uso diario (como perchas, hebillas y piezas decorativas).
4. Piezas de dispositivos médicos desechables o pequeños accesorios esterilizables (dependiendo de los requisitos de material y certificación).
5. Pequeñas piezas de embalaje y productos de consumo con ciclos cortos.

Formas principales:

1. Múltiples cavidades idénticas: cada cavidad tiene la misma forma y tamaño, lo que resulta adecuado para la producción en masa de un solo tipo de pieza.
2. Molde familiar: diferentes cavidades dentro del mismo molde producen múltiples piezas diferentes, adecuadas para producir conjuntos o componentes a juego.
3. Molde apilable: se consigue un mayor número de cavidades apilando capas superiores e inferiores o múltiples capas de cavidades, lo que ahorra espacio y aumenta la producción.
4. Molde multicavidad con canal caliente: utiliza un sistema de canal caliente para suministrar material de manera uniforme, lo que reduce los residuos y mejora el equilibrio de llenado.

Puntos de diseño y consideraciones de ingeniería:

1. Equilibrio del canal y la entrada: diseñe de forma razonable las disposiciones de los canales fríos o calientes y utilice entradas de válvula o distribución equilibrada cuando sea necesario para garantizar un llenado uniforme en todas las cavidades.
2. Circuitos de refrigeración equilibrados: proporcione vías de refrigeración equivalentes para cada cavidad a fin de evitar deformaciones o variaciones dimensionales causadas por diferencias de temperatura.
3. Control de la consistencia de las cavidades: utilice un mecanizado de precisión y un control estricto de las tolerancias para garantizar la consistencia dimensional y la calidad de la superficie entre las cavidades.
4. Rigidez y estructura del molde: la base del molde, los núcleos y la disposición de las cavidades deben garantizar una distribución uniforme de la fuerza durante el cierre para evitar deformaciones y rebabas.
5. Compatibilidad con la máquina de inyección: confirme que el volumen de inyección, la fuerza de sujeción y el rendimiento de la máquina cumplen los requisitos de inyección y retención para el número de cavidades simultáneas.
6. Diseño de ventilación y expulsión: disponga adecuadamente las ranuras de ventilación, los pasadores de expulsión y los mecanismos de expulsión para garantizar la extracción completa de las piezas sin dañar su aspecto.
7. Mantenimiento y facilidad de reparación: diseñe núcleos reemplazables, acceso para el mantenimiento del canal caliente y estructuras fáciles de limpiar para reducir los costes de mantenimiento a largo plazo.

Ventajas de los moldes de inyección multicavidad:

1. Aumentan significativamente la capacidad de producción y reducen el coste unitario por pieza (especialmente para piezas pequeñas con tiempos de ciclo cortos).
2. Mejoran la capacidad de suministro continuo para las líneas de producción, reduciendo la frecuencia de cambio de moldes y el tiempo de inactividad.
3. Consiguen una calidad del producto más uniforme en condiciones de proceso estables.

Limitaciones y riesgos de los moldes de inyección multicavidad:

1. Alto coste de fabricación del molde, estructura compleja y ciclos largos de desarrollo y moldeo de prueba.
2. Mayor dificultad para mantener la consistencia de las cavidades, lo que requiere un control más estricto del proceso y el apoyo del análisis del flujo del molde.
3. Mayores requisitos para la capacidad de la máquina de inyección, y un solo fallo puede afectar a un gran número de piezas.
