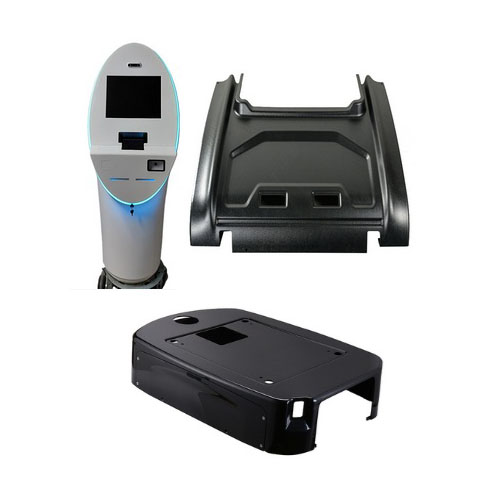

Carcasas de máquinas moldeadas al vacío a medida para piezas pesadas

Al personalizar los moldes formados al vacío y los parámetros de formación, se pueden conseguir carcasas de precisión altamente conformadas que se ajustan perfectamente a los contornos de los equipos, al tiempo que equilibran los requisitos de resistencia, disipación del calor, montaje y apariencia. Son adecuadas para equipos industriales, instrumentación, equipos de automatización y armarios de líneas de producción.

Materiales y especificaciones aplicables

1. Materiales comunes: plásticos de ingeniería o láminas termoplásticas de alta resistencia, como ABS, HIPS, PET, PVC, PC, PP, etc.; seleccione los materiales según los requisitos de resistencia al impacto, retardancia de llama, resistencia a la temperatura o aislamiento eléctrico.
2. Espesor de la lámina: el espesor común oscila entre 0,8 mm y 6 mm o más, y se puede personalizar según los requisitos de resistencia, rigidez y conformado.
3. Tratamientos superficiales: admite acabados brillantes, mates y texturizados, pintura, serigrafía y laminación de películas para satisfacer las necesidades de protección e identificación de la marca.
4. Formulaciones funcionales: propiedades opcionales de los materiales, como resistencia al fuego, antiestática y resistencia a los rayos UV, para satisfacer los requisitos de seguridad y del entorno operativo.

Puntos clave del proceso de conformado para carcasas de máquinas conformadas al vacío

1. Calentamiento y ablandamiento: establezca perfiles de calentamiento uniformes según el tipo y el espesor del material para garantizar una plastificación uniforme y una reproducción precisa de los detalles.
2. Moldeado al vacío y moldeado a presión: utilice succión al vacío o un proceso combinado de vacío y presión para mejorar la precisión del moldeado y evitar el adelgazamiento o el arrugamiento de la película.
3. Diseño del molde: los moldes de aluminio o acero deben diseñarse con canales de refrigeración, pasadores de posicionamiento y ranuras de ventilación según la complejidad de la estructura de la carcasa para garantizar la consistencia del moldeado y la reproducción de los detalles.
4. Recorte y procesamiento secundario: realice recortes CNC, punzonado, roscado, doblado en caliente o plegado en caliente después del conformado para cumplir con las interfaces de montaje y los requisitos de conexión.
5. Ajuste del montaje: reserve orificios para tornillos, elementos de encaje, guías y conductos de cableado para facilitar la integración con bases metálicas, componentes electrónicos u otras piezas.

Recomendaciones de estructura y diseño

1. Espesor de pared y nervaduras: distribuya el espesor de la pared de manera razonable y añada nervaduras de refuerzo o refuerzos para mejorar la rigidez y la resistencia a las vibraciones, evitando la concentración de tensiones y la deformación.
2. Disipación del calor y ventilación: diseñe rejillas de ventilación, rejillas de disipación del calor o posiciones de montaje para disipadores de calor para equipos con componentes que generan calor, a fin de garantizar un funcionamiento estable.
3. Aberturas y disposición de las interfaces: optimice las puertas, las ventanas de inspección, los recortes de las interfaces y las ubicaciones de los sellos de acuerdo con los requisitos ergonómicos y de cableado, equilibrando la protección y la facilidad de mantenimiento.
4. Diseño modular: divida la carcasa en segmentos o módulos para facilitar el mantenimiento, la sustitución y la producción estandarizada.
5. Superficie e identificación: considere la colocación y fijación de placas de identificación, insignias, botones y ventanas de visualización para facilitar la identificación de la marca y las instrucciones de funcionamiento.

Ventajas y características

1. Herramientas de bajo coste y prototipado rápido: en comparación con las piezas moldeadas por inyección, los moldes formados al vacío requieren una menor inversión y tienen plazos de entrega más cortos para muestras y lotes pequeños, lo que los hace adecuados para una rápida validación e iteración.
2. Alta personalización: fácil de personalizar según la forma, el color y los requisitos funcionales del equipo.
3. Ligereza y facilidad de mecanizado: los materiales son ligeros y fáciles de mecanizar (corte, taladrado, unión), lo que facilita el montaje y el mantenimiento in situ.
4. Buen acabado superficial: puede lograr superficies lisas o texturizadas para satisfacer tanto los requisitos de durabilidad como los estéticos.
5. Compatibilidad con otros materiales: se pueden integrar con marcos metálicos, juntas y componentes de disipación de calor para obtener conjuntos híbridos que satisfagan necesidades funcionales complejas.

Escenarios de aplicación típicos para carcasas de máquinas moldeadas al vacío

1. Equipos de automatización industrial: carcasas de cajas de control, cubiertas de paneles, carcasas de sensores, etc.
2. Instrumentación y equipos de prueba: carcasas de instrumentos portátiles, paneles de equipos de prueba y ventanas de inspección.
3. Dispositivos médicos: carcasas sin contacto, paneles de equipos y cubiertas protectoras (seleccionar materiales según las normas médicas).
4. Maquinaria alimentaria y de envasado: cubiertas del cuerpo de la máquina, cubiertas de los rieles guía y protecciones.
5. Equipos de consumo y comerciales: quioscos, equipos de visualización y carcasas de máquinas de autoservicio.
