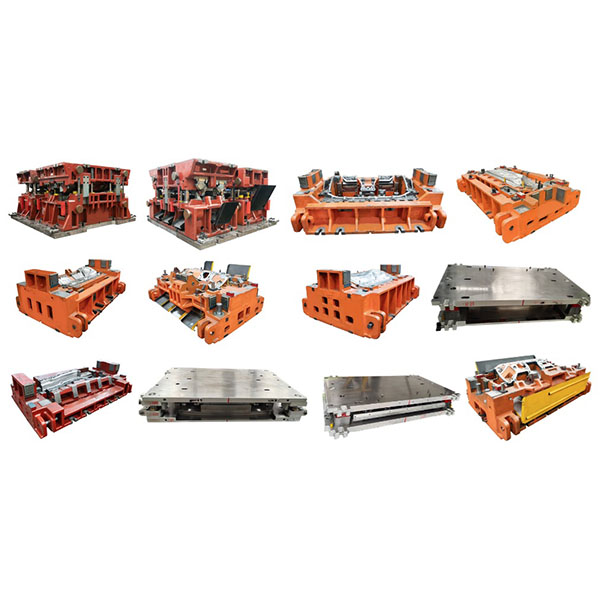

Matriz de estampado en frío para carcasas de pesas y anillos de brida

El troquel de estampado en frío es una herramienta especializada que se utiliza para cortar, doblar, conformar y ensamblar chapas metálicas a temperatura ambiente.

Características principales de los troqueles de estampado en frío:

1. Alta eficiencia para la producción en masa: compatible con prensas de alta velocidad y líneas de producción continuas para lograr un rendimiento alto y estable y satisfacer las necesidades de producción de volumen medio a grande.
2. Buena consistencia dimensional: el diseño preciso de la matriz y las estrictas tolerancias de mecanizado garantizan unas dimensiones y una forma geométrica uniformes de las piezas, lo que facilita el montaje posterior.
3. Integración de múltiples operaciones: puede integrar operaciones de corte, doblado, estirado, biselado, conformado, perforación y otras en una sola matriz o en una matriz progresiva, lo que reduce el trabajo manual y el procesamiento secundario.
4. Coste controlable: el bajo coste unitario y la alta utilización del material lo hacen adecuado para la producción en masa; la amortización a lo largo de la vida útil del troquel reduce el coste total de producción.
5. Compatibilidad de la estructura y los materiales: adecuado para diversos metales de conformado en frío (como acero laminado en frío, acero inoxidable, cobre, aleaciones de aluminio, etc.) con parámetros de troquel y proceso optimizados para diferentes materiales.

Piezas y escenarios de aplicación aplicables para las matrices de estampado en frío:

1. Industria automovilística: clips de resorte, sujetadores, soportes, retenedores, piezas de blindaje y otros componentes estructurales y funcionales.
2. Electrónica y electrodomésticos: soportes de baterías, tiras de contacto, cubiertas de protección, conectores, carcasas pequeñas y marcos.
3. Electrodomésticos y bienes de consumo: soportes de paneles, componentes de bisagras de puertas, tiras embellecedoras y sujetadores.
4. Herrajes y piezas industriales: bridas, juntas, placas de conexión, placas de resorte y otras piezas de chapa fina que requieren una alta consistencia.
5. Adecuado para situaciones que requieren alta repetibilidad, ajuste intercambiable o suministro de gran volumen.

Tipos de troqueles comunes y características estructurales destacadas:

1. Matriz de operación única (matriz de estación única): estructura simple, adecuada para el corte en masa de piezas de operación única o la validación de la producción de lotes pequeños.
2. Matriz progresiva: realiza múltiples operaciones en una sola línea de alimentación, alta eficiencia, adecuada para piezas complejas de gran volumen.
3. Matriz compuesta: realiza múltiples operaciones en la misma estación simultáneamente, lo que acorta el tiempo de ciclo, pero requiere una alta rigidez de la prensa.
4. Matrices continuas y matrices de embutición: se utilizan para piezas de conformado complejo y embutición profunda, que requieren un control adecuado del flujo de material y un diseño de lubricación adecuado.

Puntos clave en el diseño y la fabricación de troqueles:

1. Materiales y tratamiento térmico: Seleccionar aceros para troqueles de alta resistencia y aplicar el tratamiento térmico adecuado para lograr resistencia al desgaste y tenacidad a la fractura.
2. Tolerancias y ajustes: controle estrictamente los postes guía, los casquillos, las holguras de corte y los radios de los bordes de corte para garantizar la calidad del corte y la vida útil de la herramienta.
3. Tenga en cuenta el flujo del material y la recuperación elástica: utilice un diseño adecuado de la pieza en bruto, relaciones de embutición y diseño de chaflanes para reducir los efectos de arrugas, grietas y recuperación elástica.
4. Soluciones de lubricación y manipulación de desechos: diseñe vías de lubricación y orificios de expulsión/desperdicios adecuados para reducir los riesgos de adherencia, rayado y atascamiento del material.
5. Seguridad y accesibilidad para el mantenimiento: Reserve espacio para la inspección y el mantenimiento y diseñe piezas de cambio rápido para facilitar el mantenimiento diario y prolongar la vida útil de la matriz.
