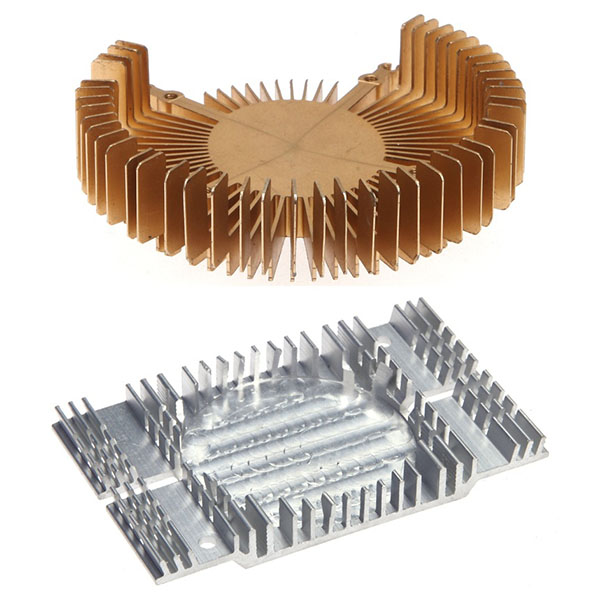

Mecanizado CNC de disipadores térmicos para un control térmico fiable

Los disipadores térmicos son componentes térmicos fundamentales en dispositivos electrónicos, módulos de potencia, fuentes de alimentación y equipos industriales, responsables de conducir eficazmente el calor lejos de la fuente de calor y disiparlo al entorno.

Capacidades y equipos de mecanizado:

1. Equipos principales: centros de mecanizado de cinco ejes, centros de mecanizado CNC verticales y horizontales, centros compuestos de torneado y fresado, tornos CNC de precisión y grandes centros de mecanizado de pórtico, equipados con sistemas de herramientas de alta rigidez, cabezales indexables y bancos de pruebas de equilibrado dinámico.
2. Capacidades de mecanizado: formación de aletas y ranuras de alta precisión, mecanizado de contornos 3D complejos y cavidades internas, mecanizado estable de estructuras de paredes delgadas, mecanizado de ranuras profundas y pasos finos, mandrinado, roscado y acabado espejo; admite la realización de múltiples caras críticas en una sola configuración.
3. Automatización e inspección en línea: admite la carga/descarga automática, la alimentación de barras, la retroalimentación de mediciones en línea y la gestión de herramientas para mejorar la consistencia de los lotes y la eficiencia de los cambios.

Soporte de materiales y formas en bruto:

1. Materiales comunes: aleaciones de aluminio (por ejemplo, 6061, 6063, 6063-T6, 7075).
2. Formularios en blanco: placas, piezas en bruto extruidas, piezas en bruto fresadas, piezas en bruto forjadas o fundidas y piezas en bruto suministradas por el cliente (en blanco). Podemos recomendar piezas en bruto basadas en la geometría del disipador de calor y el margen de mecanizado para reducir el volumen de corte y controlar los costes.

Herramientas, fijaciones y puntos clave del proceso:

1. Herramientas y fijaciones: utilice herramientas de carburo recubiertas, herramientas de microcorte y fijaciones antivibración especializadas; las fijaciones se diseñan teniendo en cuenta la conducción del calor y las tensiones de sujeción para reducir la deformación.
2. Procesos clave: priorice la finalización del posicionamiento crítico y el mecanizado de la superficie de contacto en una sola configuración, utilice el mecanizado de cinco ejes para reducir los errores de re-sujeción, controle estrictamente el espaciado y el grosor de las aletas y adopte estrategias de acabado segmentadas.
3. Gestión térmica y de la deformación: controle la entrada de calor de corte, optimice los parámetros de corte y las trayectorias de la herramienta y, cuando sea necesario, aplique tratamientos de recocido o de alivio de tensiones para reducir las tensiones residuales y las desviaciones geométricas.

Tratamientos superficiales y procesos funcionales:

1. Requisitos de la superficie: lograr un bajo control de la rugosidad y la planitud en las superficies base que entran en contacto con la interfaz térmica; biselar y desbarbar los bordes de las aletas para evitar daños en el montaje.
2. Tratamientos superficiales: aplicar anodizado (coloreado o duro), chorro de arena, pulido, recubrimiento y recubrimientos anticorrosión para mejorar la resistencia a la corrosión y al desgaste y garantizar un aspecto uniforme. Las superficies de contacto pueden pretratarse según los requisitos del material de interfaz térmica (TIM).

Montaje, pruebas y verificación del rendimiento:

1. Servicios de montaje: premontaje modular, fijación roscada/remachada/soldada y preaplicación de materiales de interfaz térmica, ofreciendo opciones de entrega de conjuntos listos para instalar.
2. Pruebas de rendimiento: realizamos mediciones de resistencia térmica, pruebas de fiabilidad del ciclo térmico, pruebas de flujo de aire y caída de presión, pruebas de estanqueidad y sellado, y las pruebas de vibración y choque necesarias, proporcionando informes y datos de las pruebas según los requisitos del cliente.
