Mecanizado CNC de varillas cerámicas para piezas de instrumentos

Con maquinaria especializada, herramientas de diamante y flujos de procesos maduros, podemos cumplir con los estrictos requisitos de concentricidad, redondez, tolerancias de diámetro y acabado superficial de las varillas cerámicas en campos como la electrónica, los semiconductores, los instrumentos de precisión, los dispositivos médicos, la industria aeroespacial y las industrias de alta temperatura.

Equipos y herramientas:

1. Máquinas: Equipadas con tornos CNC de alta rigidez, rectificadoras cilíndricas externas, rectificadoras sin centros y equipos de rectificado/pulido de precisión para procesar varillas cerámicas de diversos diámetros y longitudes.
2. Herramientas y consumibles: Mediante el uso de herramientas de torneado de diamante, muelas abrasivas de diamante y piezas de desgaste específicas, se optimizan la geometría de las herramientas y los parámetros de rectificado para la alta dureza de la cerámica, con el fin de reducir los riesgos de astillamiento y agrietamiento.
3. Equipos auxiliares: Los husillos de alta precisión, los sistemas de equilibrado dinámico y los diseños de supresión de vibraciones garantizan la estabilidad del proceso de mecanizado.

Principales métodos de mecanizado para el mecanizado CNC de varillas cerámicas:

1. Torneado de precisión y rectificado cilíndrico externo: se utiliza para el mecanizado inicial y el control de tamaño aproximado, combinado con una sujeción rígida para lograr el posicionamiento axial y el mecanizado de la cara final.
2. Rectificado sin centros y rectificado centrado: adecuado para el mecanizado de diámetros exteriores de alta eficiencia y el control de la consistencia dimensional, especialmente para el procesamiento por lotes de varillas de diámetro pequeño/largo.
3. Mecanizado asistido por vibración ultrasónica (USM) y rectificado con diamante: reduce las fuerzas de corte, limita la propagación de grietas y mejora la integridad de la superficie.
4. Pulido fino y acabado de ultraprecisión: se utilizan procesos de pulido mecánico o pulido químico-mecánico (CMP) para conseguir superficies con un acabado espejo o una rugosidad ultrabaja.
5. Mecanizado de microporos y orificios internos: se consiguen orificios internos de alta precisión mediante microperforación, escariado/rectificado o procesos especiales guiados por recubrimiento.

Refrigeración, evacuación de virutas y fijación para el mecanizado CNC de varillas cerámicas:

1. Estrategias de refrigeración: utilice medios de refrigeración y lubricación controlados (incluidas las formulaciones de refrigerante necesarias) para reducir la acumulación de calor local y evitar grietas causadas por la tensión térmica.
2. Evacuación de virutas y limpieza: Optimice las trayectorias de las herramientas y las rutas de evacuación de virutas, en combinación con procesos de limpieza eficientes para evitar la incrustación de partículas abrasivas y la contaminación de la superficie.
3. Soluciones de fijación: Fijaciones rígidas o flexibles personalizadas, soportes concéntricos y soportes frontales para garantizar la concentricidad y minimizar la deformación de la varilla.

Materiales mecanizables y aplicaciones típicas:

1. Materiales típicos: alúmina densa (Al2O3), nitruro de silicio (Si3N4), carburo de silicio (SiC), nitruro de aluminio (AlN) y otras cerámicas densas y compuestos cerámicos.

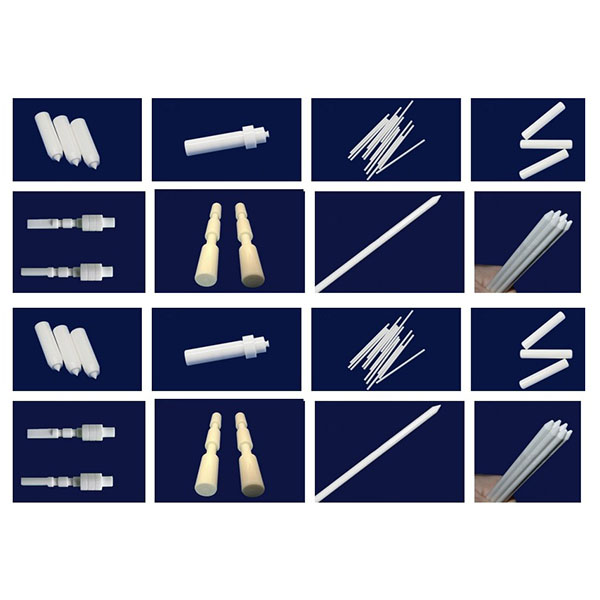

2. Aplicaciones típicas: Ejes de precisión, varillas aislantes, soportes de sensores, fundas de termopares, pasadores resistentes al desgaste, núcleos de válvulas, soportes mecánicos de semiconductores y componentes de dispositivos médicos.

Recomendaciones de diseño y consideraciones de fabricación:

1. Control de la relación longitud-diámetro: las varillas largas y delgadas son propensas a la deflexión y la vibración; se recomienda considerar rangos de diámetro adecuados o un mecanizado segmentado en la fase de diseño para mejorar el rendimiento.
2. Directrices de soporte y sujeción: Para el mecanizado de varillas largas, utilice soportes intermedios o soportes centrales para evitar la excentricidad y los errores de forma causados por la sujeción en un solo extremo.
3. Filetes y tratamiento de los extremos: aplique chaflanes o filetes adecuados a las zonas de contacto de los extremos y a los bordes de los orificios para reducir la concentración de tensiones y facilitar el montaje y el recubrimiento.

Control de calidad e inspección:

1. Equipo de inspección: Equipado con máquinas de medición por coordenadas (CMM), comprobadores de redondez, comprobadores de rugosidad superficial, microscopios y, cuando sea necesario, equipos de ensayo no destructivo para la inspección dimensional, de forma y superficial.
2. Trazabilidad y documentación: Proporcionar informes de inspección del primer artículo (FAI), certificados de materiales y registros de lotes para respaldar la integración con los sistemas de gestión de calidad de los clientes.
