Mecanizado CNC de bombas cerámicas para uso médico de precisión

Con maquinaria especializada, herramientas de diamante y flujos de procesos maduros, podemos proporcionar soluciones de componentes de bombas cerámicas resistentes a la corrosión y al desgaste con un excelente rendimiento de sellado para aplicaciones tales como procesamiento químico, productos farmacéuticos, petróleo, semiconductores, alimentos y la transferencia de medios corrosivos a alta temperatura.

Equipos y herramientas:

1. Máquinas y rigidez: Utilizamos fresadoras CNC de cinco y tres ejes de alta rigidez, rectificadoras cilíndricas externas de precisión y equipos especializados de micromecanizado para cumplir con los requisitos de precisión de posicionamiento y repetibilidad para canales de flujo complejos y mecanizado multifacético.
2. Herramientas y consumibles: Utilizando fresas de diamante, herramientas de torneado de diamante, muelas de diamante y herramientas con recubrimiento ultrarresistente, optimizamos la geometría de las herramientas y los parámetros de corte para la dureza de los materiales cerámicos con el fin de reducir las astillas y las grietas.
3. Equipos auxiliares: Husillos de alta precisión, sistemas de refrigeración y filtración de ultra alta presión, dispositivos de supresión de vibraciones y accesorios de precisión para garantizar la estabilidad del mecanizado y la integridad de la superficie.

Principales métodos de mecanizado para el mecanizado CNC de bombas cerámicas:

1. Fresado y tallado de precisión: se utiliza para formar formas externas complejas, canales de flujo, perfiles de álabes de impulsores y bridas de conexión, empleando un enlace de cinco ejes para completar geometrías complejas en una sola configuración.
2. Rectificado y pulido: se utilizan procesos de rectificado con diamante y pulido mecánico para mejorar el acabado y la precisión geométrica de las superficies de sellado y las superficies de apoyo.
3. Mecanizado asistido por vibración ultrasónica (USM): reduce las fuerzas de corte, limita la propagación de grietas y mejora la calidad de la superficie en materiales cerámicos frágiles; adecuado para estructuras delgadas o de paredes finas.
4. Mecanizado de microporos y cavidades internas: el mecanizado de alta precisión de los puertos de entrada/salida, los orificios de pulverización y los conductos de flujo internos se consigue mediante microperforación, microrrebarbado o procesos guiados especiales.
5. Pulido químico-mecánico (CMP) y rectificado de precisión: se utiliza para conseguir superficies de sellado o de contacto con un acabado espejo y bajos coeficientes de fricción, con el fin de cumplir los requisitos de sellado de fluidos y bajo desgaste.

Refrigeración, evacuación de virutas y fijación:

1. Estrategias de refrigeración: utilice refrigeración controlada y lubricantes filtrados para reducir la acumulación de calor local y evitar grietas o desviaciones dimensionales causadas por el estrés térmico.
2. Evacuación de virutas y limpieza: Diseñe vías de evacuación de virutas específicas y procedimientos de limpieza eficientes para evitar que las partículas abrasivas o los residuos se incrusten en las superficies de sellado y los canales de flujo, garantizando la integridad del ensamblaje.
3. Soluciones de fijación: Utilicen fijaciones rígidas y flexibles personalizadas, dispositivos de localización concéntricos y soportes multipunto para garantizar que las piezas de paredes delgadas y formas complejas no se deformen durante el mecanizado.

Materiales mecanizables y aplicaciones típicas:

1. Materiales típicos: alúmina densa (Al2O3), nitruro de silicio (Si3N4), carburo de silicio (SiC), nitruro de aluminio (AlN) y materiales compuestos cerámicos funcionales.

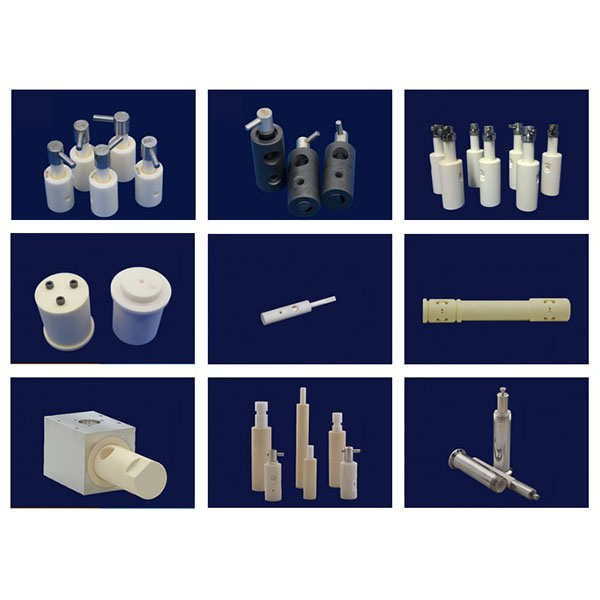

2. Aplicaciones típicas: Cuerpos y cabezales de bombas resistentes a la corrosión, impulsores cerámicos, manguitos de sellado, asientos de válvulas, casquillos, distribuidores de fluidos y componentes para sistemas de transferencia de fluidos a alta temperatura o altamente corrosivos.

Recomendaciones de diseño y consideraciones de fabricación:

1. Espesor de pared y soporte: Evite las estructuras con paredes demasiado delgadas o reserve posiciones de soporte para el mecanizado en la fase de diseño para reducir el riesgo de rotura durante el mecanizado y el servicio.
2. Filetes y transiciones: aplique filetes adecuados en los canales de flujo, los orificios pasantes y los bordes para reducir la concentración de tensiones y facilitar el mecanizado y la optimización del rendimiento de los fluidos.
3. Superficies de sellado y acoplamiento: Diseñe las superficies de sellado críticas como planos pulibles o superficies cilíndricas, y tenga en cuenta los requisitos de holgura de montaje y rugosidad de la superficie.
4. Diseño modular: para conductos internos muy complejos o cavidades profundas, considere la posibilidad de mecanizar módulos separados y montarlos con precisión para mejorar el rendimiento y facilitar el mantenimiento posterior.
