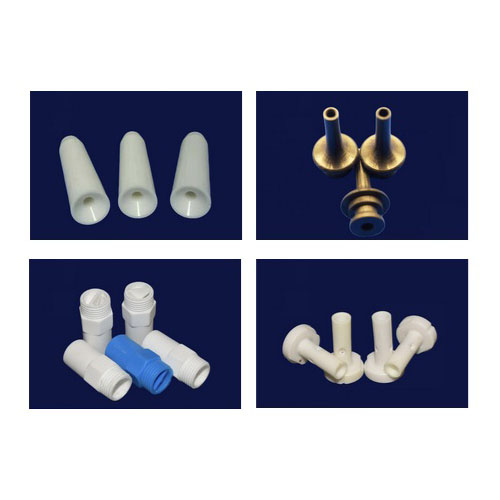

Mecanizado CNC de boquillas cerámicas para pulverización de precisión

Para hacer frente a la elevada dureza y fragilidad de los materiales cerámicos, logramos un mecanizado fiable de orificios pasantes largos y delgados, matrices de microorificios, orificios cónicos y geometrías de boquillas complejas mediante la optimización de las rutas de proceso, el uso de accesorios específicos y el empleo de herramientas de corte con base de diamante.

Equipos y herramientas:

1. Máquinas y rigidez: Equipados con tornos CNC de alta rigidez, centros de mecanizado CNC de cinco ejes y multiejes, máquinas de mecanizado de agujeros internos específicas, rectificadoras de precisión y husillos de ultraprecisión para garantizar la estabilidad axial y la precisión de posicionamiento repetible al mecanizar agujeros pasantes y microagujeros de pequeño diámetro y alta relación longitud-diámetro.
2. Herramientas y consumibles: Utilizamos herramientas de microtorneado recubiertas de diamante, fresas de diamante, cabezales de rectificado de agujeros internos de diamante y muelas de diamante, así como abrasivos ultrafinos y consumibles de pulido; optimizamos la geometría de las herramientas y los parámetros de corte/rectificado para diferentes materiales cerámicos con el fin de reducir los riesgos de astillamiento y agrietamiento.
3. Sistemas auxiliares: Husillos de alta precisión, sistemas de supresión de vibraciones, accesorios con control de temperatura, unidades de refrigeración de ultra alta presión y filtración de partículas, y sistemas de medición en línea y carga/descarga automatizados para mejorar el rendimiento y la consistencia.

Principales métodos de mecanizado para el mecanizado CNC de boquillas cerámicas:

1. Taladrado y mandrinado de precisión: se utiliza para formar orificios pasantes iniciales y diámetros cercanos a los finales, establecer referencias axiales y controlar la coaxialidad.
2. Rectificado y bruñido de agujeros internos: mediante procesos de rectificado con diamante, bruñido y rectificado ultrafino se consiguen tolerancias de diámetro estrictas y una baja rugosidad de la superficie interior, lo que mejora la uniformidad del flujo de fluidos y el rendimiento de la pulverización.
3. Micro mecanizado asistido por láser y ultrasonidos: el procesamiento por láser o la asistencia por vibración ultrasónica se pueden utilizar para mejorar la distribución de la fuerza de corte, reducir la propagación de grietas y mecanizar microcaracterísticas de difícil acceso.
4. Recorte por electroerosión y micromecanizado: para el conformado y recorte localizados de geometrías internas complejas, micro ranuras y características de localización.
5. Pulido y pulido químico-mecánico (CMP): Aplique acabados de grado espejo a los orificios de las boquillas y a los orificios internos para reducir la fricción, evitar el atasco de partículas y optimizar la estabilidad de la pulverización.

Refrigeración, evacuación de virutas y fijación:

1. Estrategias de refrigeración: utilice refrigeración controlada y lubricantes altamente filtrados, combinados con accesorios con control de temperatura o sistemas de circulación de refrigerante para evitar la deformación térmica y la deriva dimensional.
2. Evacuación de virutas y limpieza: Optimice las trayectorias de las herramientas y los canales de evacuación de virutas, y emplee procesos de limpieza por ultrasonidos y alta presión, eliminación de virutas por vibración ultrasónica y limpieza por vacío para evitar que las partículas se incrusten en los orificios internos, lo que afectaría a la consistencia de la pulverización.
3. Soluciones de fijación: Mandriles internos personalizados, fijaciones de localización concéntricas, soportes multipunto y diseños de sujeción elásticos para garantizar la estabilidad y evitar la deformación de los orificios pasantes largos y delgados y las estructuras de paredes delgadas durante el mecanizado.

Materiales mecanizables y aplicaciones típicas para el mecanizado CNC de boquillas cerámicas:

1. Materiales mecanizables: alúmina (Al2O3), nitruro de silicio (Si3N4), carburo de silicio (SiC), circonio (ZrO2), cerámicas recubiertas y cerámicas compuestas funcionales.
2. Aplicaciones típicas: boquillas de pulverización y atomización de precisión, boquillas para sistemas de combustible e inyección, hiladoras y cabezales de boquillas, componentes de impresión por inyección de tinta, boquillas de refrigeración y lubricación, boquillas para equipos de pulverización química y conjuntos de boquillas especializadas para entornos corrosivos y de alta temperatura.

Precisión de procesamiento y calidad de la superficie:

1. Tolerancias dimensionales: mediante el uso de desbaste y acabado por etapas combinados con medición en línea, las tolerancias de los orificios se pueden controlar a nivel de micras (dependiendo del material y el tamaño del orificio); las tolerancias de coaxialidad y posición se pueden controlar estrictamente según sea necesario.
2. Rugosidad del diámetro interior: Mediante combinaciones de rectificado, bruñido y CMP, las superficies interiores pueden alcanzar valores Ra bajos para reducir la adhesión de partículas y mejorar el comportamiento dinámico de los fluidos.
3. Control de defectos: Optimice los parámetros de corte, realice un alivio de tensión por etapas y aplique las pruebas microscópicas o no destructivas necesarias (como la tomografía computarizada) para minimizar las grietas, las astillas y las inclusiones internas.
