Mecanizado CNC de bridas cerámicas para un sellado fiable

Con máquinas herramienta especializadas, herramientas de diamante y procesos maduros, logramos un conformado preciso, un sellado fiable y una resistencia a la corrosión y al desgaste a largo plazo adaptada a la alta dureza y fragilidad de la cerámica, lo que hace que nuestras soluciones sean adecuadas para los requisitos de conexión de tuberías y equipos en el procesamiento químico, farmacéutico, petrolero, de semiconductores, de procesamiento de alimentos y en condiciones de servicio de alta temperatura y altamente corrosivas.

Equipos y herramientas:

1. Máquinas y rigidez: Equipados con fresadoras CNC de cinco ejes y tres ejes de alta rigidez, centros de torneado y fresado de precisión, rectificadoras cilíndricas externas y equipos especializados de micromecanizado para cumplir con los requisitos de precisión de posicionamiento y repetibilidad para la ubicación de los orificios de los pernos, la planitud de la cara de la brida y la concentricidad.
2. Herramientas y consumibles: Uso de fresas de diamante, herramientas de torneado de diamante, muelas de diamante y herramientas con recubrimiento ultrarresistente, y optimización de la geometría de las herramientas y los parámetros de corte/rectificado para materiales cerámicos con el fin de reducir los riesgos de astillamiento y agrietamiento.
3. Equipos auxiliares: Husillos de alta precisión, sistemas de equilibrado dinámico, unidades de refrigeración y filtración de ultra alta presión, sistemas de supresión de vibraciones y accesorios específicos para garantizar la estabilidad del mecanizado y la integridad de la superficie.

Principales métodos de mecanizado para el mecanizado CNC de bridas cerámicas:

1. Fresado y taladrado de precisión: se utiliza para mecanizar el perfil de la brida, el patrón de los orificios para los pernos y las superficies de acoplamiento; el enlace de cinco ejes puede completar el posicionamiento complejo y el mecanizado de orificios en una sola configuración.
2. Rectificado cilíndrico externo, de cara/extremo y de superficie: se utiliza para mejorar la planitud de la cara de la brida y controlar las tolerancias de espesor de la brida para cumplir con los requisitos de sellado y acoplamiento.
3. Rectificado y pulido con diamante: realiza un rectificado y pulido finos de las superficies de sellado y contacto para reducir la rugosidad de la superficie y mejorar el rendimiento del sellado.
4. Mecanizado asistido por vibración ultrasónica (USM): reduce las fuerzas de corte, limita la propagación de grietas y mejora la integridad de los bordes en estructuras de paredes delgadas o muy frágiles.
5. Mecanizado de microagujeros y agujeros profundos: se consigue una alta precisión en los agujeros pasantes, los agujeros de localización y las ranuras guía mediante microperforación, procesos de guía de agujeros profundos o accesorios especiales.

Refrigeración, evacuación de virutas y fijación:

1. Estrategias de refrigeración: utilice refrigeración controlada y lubricantes filtrados para reducir la acumulación de calor local y evitar grietas o desviaciones dimensionales/de forma causadas por el estrés térmico.
2. Evacuación de virutas y limpieza: Diseñe trayectorias de herramienta y canales de evacuación de virutas adecuados, combinados con procesos de limpieza por ultrasonidos y alta presión para evitar que los residuos de rectificado se incrusten en las superficies de sellado o en los orificios de los pernos, lo que garantiza la fiabilidad del montaje.
3. Soluciones de fijación: accesorios rígidos o flexibles personalizados, dispositivos de localización concéntricos y estructuras de soporte multipunto para garantizar la estabilidad y evitar la deformación de bridas de paredes delgadas o irregulares durante el mecanizado.

Materiales mecanizables y aplicaciones típicas:

1. Materiales típicos: alúmina densa (Al2O3), nitruro de silicio (Si3N4), carburo de silicio (SiC), nitruro de aluminio (AlN) y materiales cerámicos compuestos funcionales.

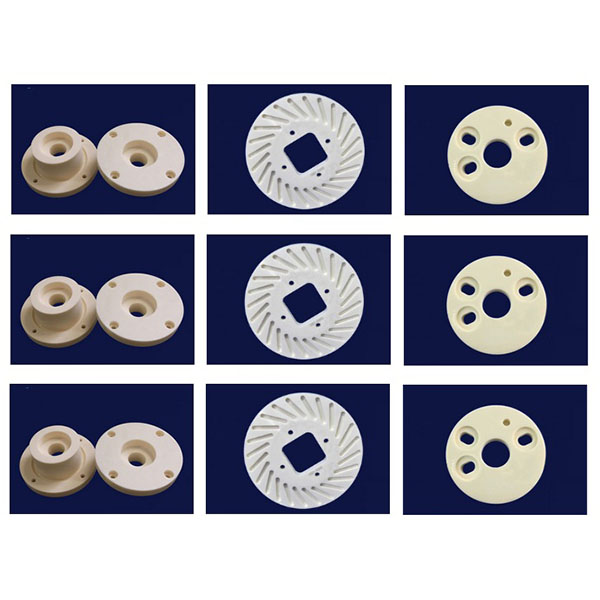

2. Aplicaciones típicas: bridas cerámicas resistentes a la corrosión y al desgaste, conexiones de tuberías químicas y farmacéuticas, acoplamientos para procesos de semiconductores, interfaces de sellado a alta temperatura y bridas sanitarias.
