Mecanizado CNC de camisas de cilindro cerámicas para mayor precisión

Con máquinas herramienta especializadas, herramientas de diamante y procesos maduros, logramos un conformado interno preciso, bajos coeficientes de fricción y una resistencia duradera al desgaste y la corrosión, adaptados a la alta dureza y fragilidad de los materiales cerámicos, lo que los hace adecuados para motores, bombas, compresores y diversas condiciones de servicio con fluidos a alta temperatura, alto desgaste o corrosivos.

Equipos y herramientas:

1. Máquinas y rigidez: Equipados con fresadoras CNC de tres y cinco ejes de alta rigidez, tornos CNC, rectificadoras cilíndricas externas de precisión, rectificadoras de diámetros internos, máquinas de bruñido y equipos especializados de micromecanizado para cumplir con los requisitos de alta precisión en cuanto a posicionamiento, concentricidad y cilindricidad de los diámetros.
2. Herramientas y consumibles: Utilizando herramientas de torneado de agujeros internos de diamante, fresas de diamante, muelas abrasivas de diamante, herramientas con recubrimiento ultrarresistente y consumibles de rectificado fino, optimizamos la geometría de las herramientas y los parámetros de corte/rectificado para cerámicas con el fin de reducir los riesgos de astillamiento, agrietamiento y daños térmicos.
3. Equipos auxiliares: Husillos de alta precisión, sistemas de refrigeración de ultra alta presión y filtración de partículas, dispositivos de supresión de vibraciones y accesorios de sujeción específicos (mandriles, manguitos, dispositivos de fijación elásticos) para garantizar la estabilidad del mecanizado y la integridad de la superficie.

Principales métodos de mecanizado para el mecanizado CNC de camisas de cilindro cerámicas:

1. Torneado/fresado de precisión y mandrinado interno: se utiliza para el desbaste y el semiacabado de los orificios de las camisas para garantizar la referencia de la pieza y el posicionamiento concéntrico.
2. Rectificado y bruñido de agujeros internos: se utiliza el rectificado con diamante y el bruñido fino para alcanzar las tolerancias radiales deseadas y una baja rugosidad superficial.
3. Mecanizado asistido por vibración ultrasónica (USM) y pulido con diamante: reduce las fuerzas de corte y suprime la propagación de grietas, adecuado para estructuras de camisas de paredes delgadas o muy frágiles.
4. EDM y micromecanizado: se utiliza para el conformado y recorte localizados de ubicaciones de fijación complejas o características difíciles de mecanizar.
5. Pulido y pulido químico-mecánico (CMP): se emplea para lograr superficies de contacto de sellado y ajustes deslizantes con un acabado de espejo o una rugosidad ultrabaja, lo que reduce la fricción y prolonga la vida útil.

Refrigeración, evacuación de virutas y fijación:

1. Estrategias de refrigeración: utilice refrigeración controlada y lubricantes filtrados para evitar el aumento local de la temperatura que puede causar tensión térmica y desviación dimensional; cuando sea necesario, adopte la circulación de refrigeración y accesorios con control de temperatura.
2. Evacuación de virutas y limpieza: Optimice las trayectorias de las herramientas y los canales de evacuación de virutas, en combinación con la limpieza por ultrasonidos y a alta presión, el soplado de aire y la eliminación de virutas por vacío para evitar que las partículas se incrusten en las superficies de los orificios y afecten al sellado y al desgaste.
3. Soluciones de fijación: mandriles personalizados, fijaciones de localización concéntricas, soportes flexibles y estructuras de soporte multipunto para garantizar la estabilidad y evitar la deformación de las piezas de paredes delgadas durante el mecanizado.

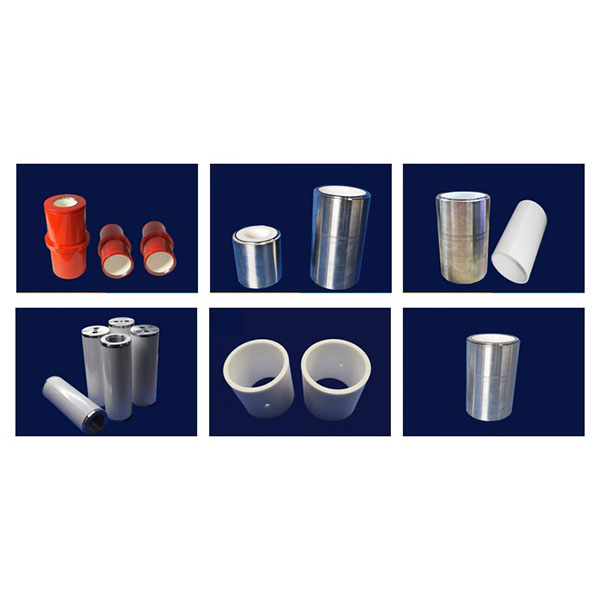

Materiales mecanizables y aplicaciones típicas para el mecanizado CNC de camisas de cilindro cerámicas:

1. Materiales típicos: alúmina densa (Al2O3), nitruro de silicio (Si3N4), carburo de silicio (SiC), nitruro de aluminio (AlN) y materiales compuestos cerámicos funcionales.
2. Aplicaciones típicas: camisas de cojinetes deslizantes, manguitos resistentes al desgaste y a la corrosión, camisas de cilindros para equipos de medición y compresión, y componentes de sellado de alto desgaste para equipos de procesamiento químico o de semiconductores.
