Mecanizado CNC de cerámica de alúmina para aplicaciones exigentes

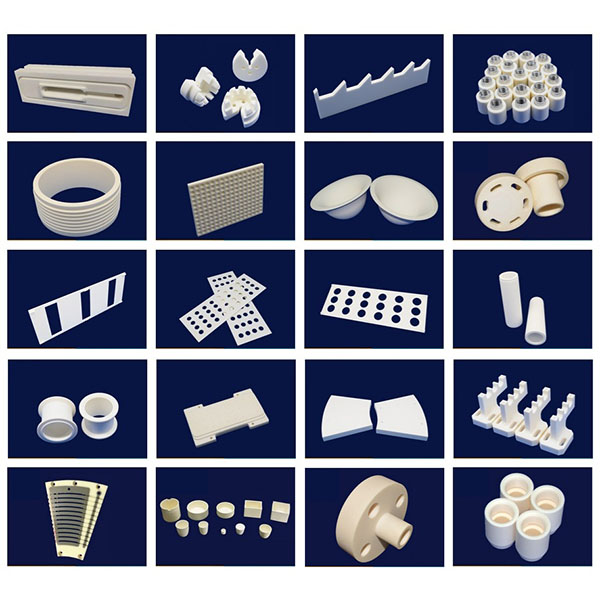

Los productos cerámicos de alúmina mecanizados por CNC se utilizan ampliamente en campos como el aislamiento eléctrico, los componentes de sellado, los revestimientos resistentes al desgaste, los soportes de sensores, los asientos de válvulas y las piezas estructurales de alta temperatura.

Principales ventajas del mecanizado CNC de cerámica de alúmina:

1. Amplia experiencia en el mecanizado de alúmina, con conocimiento de las características de fractura del material y evacuación de virutas, lo que reduce las tasas de defectos de procesamiento.
2. Control dimensional y geométrico preciso, que cumple con requisitos de precisión a nivel micrométrico o superior (dependiendo de la geometría y el material).
3. Herramientas de diamante y procesos de rectificado/pulido ultrafino para garantizar una baja rugosidad y una buena forma geométrica de los orificios interiores y las superficies de contacto.
4. Soluciones profesionales de fijación, control de temperatura y control de vibraciones para reducir la tensión de mecanizado y el riesgo de deformación en piezas de paredes delgadas.
5. Sistemas completos de gestión de la calidad y pruebas funcionales para respaldar la validación de prototipos y la entrega de lotes consistentes.

Equipos y herramientas:

1. Máquinas: tornos CNC de alta rigidez, centros de mecanizado de tres y cinco ejes, rectificadoras cilíndricas internas/externas, máquinas compuestas de torneado y rectificado, y husillos de ultraprecisión para adaptarse al mecanizado multioperación de perfiles exteriores, orificios internos, caras finales y cavidades complejas.
2. Herramientas y consumibles: Herramientas de torneado de diamante, fresas de diamante, muelas de diamante, herramientas de PCD y herramientas con recubrimiento ultrarresistente, combinadas con abrasivos ultrafinos y consumibles de pulido; las geometrías de las herramientas y los parámetros de corte/rectificado están optimizados para diferentes grados de alúmina.
3. Sistemas auxiliares: control de temperatura y accesorios termostáticos, dispositivos de supresión de vibraciones, refrigeración de ultra alta presión con filtración de partículas, medición en línea y sistemas automatizados de carga/descarga para mejorar la estabilidad del mecanizado y la consistencia de los lotes.

Principales métodos de mecanizado para el mecanizado CNC de cerámicas de alúmina:

1. Torneado y mandrinado de precisión: establecer referencias exteriores e interiores, realizar operaciones de desbaste y semiacabado, y controlar la concentricidad y las dimensiones axiales.
2. Rectificado y bruñido con diamante: utilizar pasadas de desbaste, acabado y bruñido para conseguir tolerancias estrictas en el interior del orificio y una baja rugosidad superficial, adecuadas para ajustes de cojinetes e interfaces de sellado.
3. Mecanizado asistido por vibración ultrasónica (USM): aplicar vibración ultrasónica en características de paredes delgadas, esbeltas o complejas para reducir las fuerzas de corte y suprimir la propagación de grietas.
4. Recorte por electroerosión y micromecanizado: recorte con precisión geometrías locales que son difíciles de mecanizar directamente, como cavidades internas complejas, agujeros ciegos y ranuras de localización.
5. Pulido y pulido químico-mecánico (CMP): Produzca superficies con acabado de espejo en las caras de sellado y las superficies de acoplamiento críticas para reducir la fricción y minimizar el atrapamiento de partículas.

Refrigeración, evacuación de virutas y diseño de fijaciones:

1. Estrategias de refrigeración: utilice refrigeración controlada y lubricantes altamente filtrados y, cuando sea necesario, combínelos con circulación de refrigerante y fijaciones con control de temperatura para evitar el sobrecalentamiento local, el estrés térmico o la deriva dimensional.
2. Evacuación de virutas y limpieza: Optimice las trayectorias de las herramientas y los canales de virutas, y utilice limpieza ultrasónica y a alta presión, eliminación de virutas al vacío y soplado de aire para evitar que las partículas se incrusten en las superficies mecanizadas y afecten a la precisión del ajuste.
3. Soluciones de fijación: Mandriles personalizados, soportes concéntricos y accesorios de soporte multipunto que utilizan diseños de localización elástica y dispersión de tensiones para reducir las concentraciones de tensión inducidas por la sujeción y evitar la deformación de las piezas de paredes delgadas.

Materiales mecanizables y aplicaciones típicas:

1. Materiales: Diversas cerámicas de alúmina (Al2O3 de diferentes grados y sistemas modificados), cerámicas compuestas a base de alúmina y cerámicas de alúmina recubiertas.
2. Aplicaciones típicas: componentes de aislamiento eléctrico y electrónico, casquillos y revestimientos cerámicos, anillos de sellado y asientos de válvulas, revestimientos resistentes al desgaste, estructuras de soporte de sensores, componentes de bombas y control de fluidos, piezas médicas y ópticas, etc.

Recomendaciones de diseño y notas de fabricación:

1. Espesor de pared y relación longitud-diámetro: Evite paredes excesivamente delgadas o relaciones longitud-diámetro demasiado grandes. Mantenga las áreas de sujeción o añada nervaduras de refuerzo en el diseño cuando sea necesario para mejorar la fabricabilidad y la resistencia final de la pieza.
2. Chaflanes y redondeos: Proporcione chaflanes o redondeos adecuados en las entradas de los orificios, las caras finales y los bordes de montaje para reducir la concentración de tensiones y facilitar el paso de las herramientas y el montaje.
3. Margen de mecanizado y tolerancias: Especifique claramente en los planos los márgenes de desbaste y acabado y las tolerancias de ajuste del montaje; reserve material en las superficies de acoplamiento críticas para el rectificado final y el ajuste de prueba.
4. Sinterización y variación dimensional: tenga en cuenta las desviaciones dimensionales y las tensiones residuales después de la sinterización de la alúmina; cuando sea necesario, reserve un margen de mecanizado o aplique estrategias de compensación en el proceso.

Precisión de mecanizado y calidad de la superficie:

1. Precisión dimensional y geométrica: mediante el mecanizado por etapas, la medición y la corrección en línea, se pueden controlar estrictamente el diámetro exterior, el diámetro interior, la concentricidad y el paralelismo de los extremos para cumplir los requisitos de ajuste de alta precisión.
2. Rugosidad de la superficie: Combinando los procesos de rectificado, bruñido y pulido, se pueden conseguir superficies con un Ra bajo en los orificios interiores y las caras de acoplamiento para mejorar la suavidad de funcionamiento y la vida útil.
3. Control de defectos: Minimice las grietas, las astillas y las inclusiones optimizando los parámetros del proceso, el alivio de tensiones por etapas y las inspecciones microscópicas o no destructivas necesarias (por ejemplo, microscopía óptica, X/CT).
