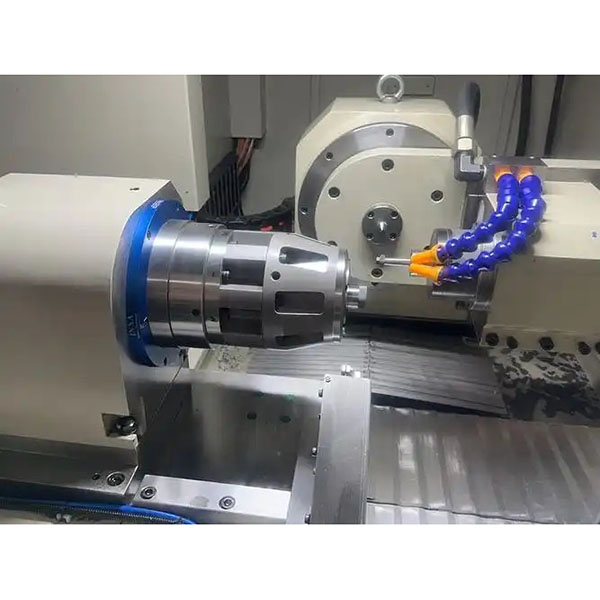

Rectificado CNC para tolerancias de precisión y acabado fino

El rectificado CNC puede abarcar múltiples tipos, incluyendo el rectificado cilíndrico externo, el rectificado interno, el rectificado sin centros, el rectificado de superficies, el rectificado de perfiles/formas y el rectificado de herramientas. Es adecuado para el mecanizado de alta precisión de materiales difíciles, como metales, cerámicas y aleaciones duras.

Ventajas principales del rectificado CNC:

1. Alta precisión dimensional y geométrica: estabilidad habitual de ±0,005-±0,01 mm o superior. El control de la redondez, la cilindricidad, la planitud y la perpendicularidad es más fiable.
2. Baja rugosidad superficial: la rugosidad superficial Ra suele alcanzar 0,2-0,8 μm (dependiendo del material y la muela), lo que cumple los requisitos para rodamientos, juntas y ajustes deslizantes.
3. Estabilidad y consistencia: los programas CNC, la velocidad constante/velocidad superficial constante y la compensación de la muela garantizan la consistencia de los lotes y reducen las fluctuaciones del proceso.
4. Adecuado para materiales difíciles de mecanizar: mecaniza de forma fiable acero endurecido, aleaciones duras, cerámica, aleaciones de titanio, aleaciones a base de níquel y otros materiales de alta dureza o frágiles.
5. Económico y fiable: mejora la tasa de aprobación en la etapa final de acabado, lo que reduce los costes posteriores de corrección y reelaboración.

Materiales y tipos de piezas aplicables para el rectificado CNC:

1. Materiales: aceros templados/tratados térmicamente, acero inoxidable, aleaciones de aluminio (se requiere la adecuación de la rueda), aleaciones de cobre, aleaciones de titanio, aleaciones a base de níquel, aleaciones duras (carburos), cerámica, vitrocerámica, etc.
2. Piezas de trabajo: ejes, manguitos, elementos deslizantes, contornos de moldes, herramientas de corte y calibres, núcleos y asientos de válvulas, ejes y rotores de bombas, deslizadores de guía lineal, piezas planas de precisión, etc.

Tipos de muelas abrasivas:

1. Óxido de aluminio (A/WA): piezas de acero en general y materiales de dureza media.
2. Carburo de silicio (GC): adecuado para hierro fundido, metales no ferrosos y materiales frágiles.
3. Diamante (D): adecuado para aleaciones duras (carburo cementado), cerámica y vitrocerámica.
4. Nitruro de boro cúbico (CBN): adecuado para aceros endurecidos y materiales ferrosos de alta dureza; alta eficiencia y bajo desgaste.

Equipo y configuración:

1. Equipos: rectificadoras CNC externas/internas, rectificadoras CNC sin centros, rectificadoras CNC de superficie, rectificadoras CNC de perfiles, rectificadoras CNC de herramientas. Se prefiere un husillo de alta rigidez, guías de precisión y un sistema de refrigeración estable.
2. Tipos de aglomerantes: vitrificados (cerámicos), resina, metal, galvanizados, etc. Se eligen en función del material y los requisitos de precisión.
3. Tamaño y dureza del grano de la muela: grano fino y dureza moderada para el rectificado de acabado; grano más grueso y mayor dureza para el rectificado de desbaste. Debe equilibrarse el autoafilado y la retención de la forma.
4. Sujeción y soporte: mandriles de tres/cuatro mordazas, centros y orificios centrales, soportes sin centros y ruedas reguladoras. Para piezas de pared delgada, utilice accesorios especiales y sujeción de baja tensión.

Ajustes de los parámetros del proceso:

1. Velocidad superficial (periférica) de la muela: se ajusta en función del material de la muela y del material de la pieza de trabajo, generalmente entre 20 y 45 m/s; el CBN/diamante puede ser más alto (siga las especificaciones de seguridad del equipo y de la muela).
2. Avance y profundidad de corte: profundidades pequeñas y avance constante para controlar el calor y la deformación. El rectificado de acabado utiliza microcortes y chispas.
3. Refrigeración y lubricación: refrigeración suficiente y dirigida para reducir la deformación térmica y el riesgo de quemaduras. La precisión de la filtración garantiza la limpieza del refrigerante.

Referencia del flujo del proceso:

1. Preprocesamiento: revise los planos y las tolerancias; confirme el estado del tratamiento térmico del material; seleccione el tipo de muela, el grano y la unión; establezca el refrigerante y el nivel de filtración.
2. Sujeción y alineación: garantizar la coaxialidad y la consistencia de los datos; para las piezas del eje, garantizar la precisión del orificio central y un soporte rígido.
3. Rectificado de desbaste y acabado: eliminar el margen en el rectificado de desbaste y, a continuación, rectificar al tamaño deseado; para superficies críticas, utilizar la medición de chispas de parada y la compensación programada.
4. Rectificado y compensación: utilizar rectificadoras de diamante o rectificado durante el proceso para mantener la forma y el afilado de la rueda; programar la compensación dimensional y la compensación de la deriva térmica.
5. Inspección y desbarbado: realice comprobaciones dimensionales y geométricas durante el proceso/fuera de línea; lleve a cabo un ligero desbarbado y limpieza cuando sea necesario.

Control de calidad e inspección:

1. Dimensiones y geometría: utilice micrómetros, calibres de perforación, calibres de aire, calibres de tapón/anillo, comprobadores de redondez y CMM para inspeccionar el tamaño, la redondez, la planitud, la coaxialidad, etc.
2. Calidad de la superficie: utilizar un medidor de rugosidad para Ra/Rz; inspección microscópica para detectar quemaduras, grietas y rayaduras.
3. Estabilidad: establecer estadísticas SPC, rutinas de inspección de la primera pieza/en proceso/final; registrar la vida útil de la rueda y los ciclos de rectificado, supervisar la deriva térmica y las tendencias dimensionales.
4. Trazabilidad: proporcionar informes de inspección, registros de lotes de materiales y tratamientos térmicos, y registros de parámetros de proceso.

Escenarios de aplicación comunes para el rectificado CNC:

1. Rodamientos y componentes de sellado: pistas de rodadura, anillos, superficies de ajuste de sellado.
2. Hidráulica y neumática: núcleos de válvulas, asientos de válvulas, piezas de ajuste deslizante donde la redondez y la rugosidad son críticas.
3. Herramientas y calibres: caras de alivio, rectificado de formas y dimensionamiento de calibres.
4. Moldes y perfiles de precisión: cavidades, núcleos, pilares y casquillos guía, insertos y superficies planas de precisión.
5. Aeroespacial y médico: superficies de acoplamiento críticas y microcaracterísticas en materiales de alta resistencia y dureza.
6. Electrónica y semiconductores: planos de precisión, rieles guía y superficies de contacto de disipadores térmicos.

Comparación del rectificado CNC con el torneado, el fresado y diferentes tipos de rectificado:

1. Torneado y fresado: alta eficiencia y generación de formas flexibles, pero la precisión final y la calidad de la superficie suelen ser inferiores a las del rectificado fino; a menudo se combina con el rectificado.
2. Rectificado externo/interno: se utiliza para el dimensionamiento de alta precisión y el control geométrico de superficies giratorias y orificios.
3. Rectificado sin centros: solución de alta eficiencia y consistencia para el procesamiento por lotes de piezas de ejes.
4. Rectificado de superficies: garantiza la planitud y la rugosidad de la superficie; adecuado para superficies de referencia.
5. Rectificado de perfiles y herramientas: permite obtener curvas/perfiles complejos y geometrías de herramientas precisas con un alto grado de precisión en el conformado y el reafilado.
