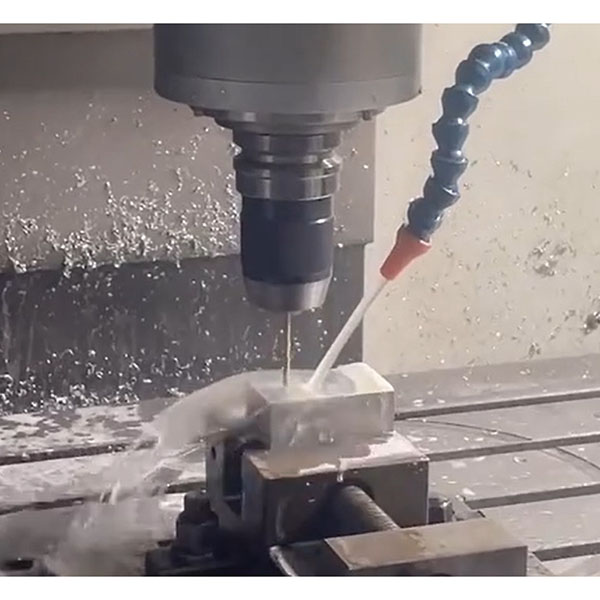

Servicios de taladrado CNC para agujeros de precisión y exactitud

El taladrado CNC es adecuado para agujeros pasantes, agujeros ciegos, agujeros profundos, agujeros escalonados, agujeros avellanados (con cara plana),
agujeros biselados y agujeros con raíz roscada (roscados), cubriendo múltiples tipos de agujeros. En comparación con el mecanizado manual o
las taladradoras ordinarias, el taladrado CNC ofrece una alta precisión posicional, buena repetibilidad, parámetros de proceso trazables
y una gran consistencia entre lotes. Es una operación previa importante para el posterior mandrinado, escariado,
roscado y posicionamiento del montaje.

Ventajas principales del taladrado CNC

1. Alta precisión y repetibilidad en la posición de los agujeros: el posicionamiento por control numérico y la interpolación multieje reducen
   el error acumulativo, lo que lo hace ideal para sistemas de agujeros y matrices de agujeros.
2. Automatización y eficiencia: el mecanizado por lotes de múltiples orificios, el cambio automático de herramientas a través del almacén de herramientas y los programas macro de ciclo
   mejoran la productividad.
3. Capacidad para múltiples tipos de agujeros: agujeros poco profundos, agujeros profundos, agujeros de raíz de rosca, agujeros escalonados, agujeros avellanados
   y agujeros de preampliación (preparatorios).
4. Buena conexión con el acabado posterior: establece la referencia geométrica inicial para el taladrado, el escariado, el bruñido, el
   roscado y el prensado de manguitos.
5. Materiales mecanizables: acero al carbono, acero aleado, hierro fundido, acero inoxidable, aleaciones de aluminio, aleaciones de cobre,
   aleaciones a base de níquel, aleaciones de titanio, plásticos de ingeniería, etc.
6. Trazabilidad de los datos: Se pueden registrar los parámetros, la vida útil de la herramienta y los resultados por lotes para el control de calidad y el análisis SPC
   .

Escenarios de aplicación típicos para el taladrado CNC

1. Componentes mecánicos: orificios pasantes de bridas, orificios de acoplamiento, orificios de posicionamiento, orificios de paso de aceite.
2. Fabricación de moldes: orificios de canales de refrigeración, orificios de pasadores expulsores, orificios de pretaladrado de pilares guía, orificios de raíz de insertos roscados
   .
3. Sistemas automovilísticos y de potencia: orificios de carcasa, orificios de montaje de soportes, orificios de accesorios del motor.
4. Electrónica e instrumentos: orificios de ventilación (disipación de calor), orificios de montaje, matrices de orificios pequeños de precisión.
5. Aeroespacial y médico: orificios en piezas estructurales de aleación de alta resistencia, orificios de montaje de precisión.
6. Hidráulica y neumática: Pretaladrado para orificios de paso de aceite en el cuerpo de la válvula y el colector.

Tipos y características de los orificios

1. Orificios pasantes, orificios ciegos: formación de orificios rectos estándar.
2. Orificios profundos: gran relación longitud-diámetro (L/D); se pueden utilizar estrategias de taladrado escalonado o taladrado profundo.
3. Orificios escalonados, orificios compuestos: diámetros segmentados para ajustes y fijaciones.
4. Orificios avellanados, avellanados más biselados: para incrustar la cabeza del tornillo y lograr un aspecto al ras.
5. Orificios con rosca (roscados): diámetro y profundidad controlados para garantizar la calidad de la rosca en el roscado posterior.
6. Orificios cónicos, orificios ampliados (preamplificados): Características preparatorias para el posicionamiento, el sellado o los ajustes por interferencia.
7. Orificios de localización, orificios de referencia: referencias para la fijación posterior o el mecanizado de precisión.

Tipos de equipos

1. Centro de mecanizado vertical: alta flexibilidad, adecuado para piezas pequeñas y medianas de gran variedad.
2. Centro de mecanizado horizontal: la mesa giratoria permite el mecanizado de agujeros multifacéticos y el control coaxial de los sistemas de agujeros.
3. Máquina de pórtico CNC: mecanizado de múltiples orificios en placas grandes y piezas estructurales.
4. Taladradora CNC especializada: Matrices de agujeros por lotes de alta eficiencia y mecanizado de agujeros pequeños a alta velocidad.
5. Máquina combinada de torneado y fresado: realiza agujeros radiales, laterales y roscados en piezas rotativas en una sola configuración.
6. Máquinas de taladrado profundo y perforación con pistola: adecuadas para agujeros profundos extralargos, conductos de aceite y requisitos de alta rectitud.
   Herramientas y sistemas de sujeción:

Herramientas y sistemas de sujeción

1. Brocas helicoidales (HSS, carburo sólido, recubrimientos como TiAlN, AlCrN, DLC): Creación general de agujeros.
2. Brocas de metal duro integral, brocas para agujeros profundos: Estructura de guía larga para una evacuación estable de virutas.
3. Brocas de plaquitas intercambiables: agujeros grandes, alta eficiencia y menor coste por pieza.
4. Brocas escalonadas, brocas combinadas: forman múltiples segmentos de diámetro en una sola pasada, lo que reduce los cambios de herramienta.
5. Brocas de punta, brocas de centrado: evitan el desvío de las brocas más grandes y mejoran la precisión posicional.
6. Herramientas de mandrinado, herramientas de ensanchamiento de agujeros (como correctoras/preacabado): ajustan el diámetro después del taladrado.
7. Preescariadores antes del roscado, herramientas de chaflán: preparan las entradas para las roscas y ajustan los agujeros.
8. Portaherramientas y sujeción: los portaherramientas BT/HSK, los portaherramientas hidráulicos y los portaherramientas de ajuste por contracción reducen la excentricidad radial. Los portaherramientas con refrigeración interna
   mejoran la evacuación de virutas y la vida útil de la herramienta en agujeros profundos.

Flujo de proceso de referencia para taladrado CNC

1. Revisión técnica: confirme el diámetro, la tolerancia, la profundidad, los requisitos de posición/coaxialidad, el material y la dureza,
   las operaciones posteriores.
2. Selección de referencia y fijación: elija superficies/agujeros de localización estables. Para sistemas de agujeros multifacéticos, planifique la secuencia
   para reducir el error acumulativo.
3. Programación y configuración de parámetros: velocidad del husillo, avance, profundidad de corte, estrategia de taladrado por pasos (peck), método de refrigeración
   .
4. Centrado y preperforación: taladro de centrado/taladro de punto para evitar el deslizamiento y la deriva de las brocas de gran diámetro.
5. Taladrado en bruto: utilice brocas con una geometría y un diseño de ranura adecuados; controle la forma de la viruta (segmentada o rizada) para
   facilitar la evacuación.
6. Estrategia para agujeros profundos (si es necesario): Retirada por pecking más refrigerante interno a alta presión para evitar la
   envoltura de virutas largas y el daño térmico.
7. Preparación para el acabado: Deje un margen adecuado en función de si se va a realizar un mandrinado o un escariado (por ejemplo, margen de escariado
   de 0,1 a 0,3 mm; margen de mandrinado según el requisito de precisión final).
8. Ampliación del agujero, semiacabado (opcional): mejorar la redondez y acercarse al tamaño final.
9. Roscado del orificio raíz, avellanado, biselado: Procesar según las normas de roscado y las especificaciones de los elementos de fijación.
10. Medición durante el proceso (opcional): Sonda táctil o calibres manuales para verificar las posiciones y profundidades de los orificios clave.
11. Desbarbado y limpieza: eliminar las rebabas de los bordes y los residuos de los orificios transversales para garantizar el montaje y el paso de fluidos.
12. Inspección final y registro: archivar el tamaño, la precisión posicional, la profundidad y el estado de la superficie.

Referencias de parámetros clave del proceso para el taladrado CNC

1. Velocidad del husillo: en función del material y el diámetro de la broca (el aluminio permite un mayor número de revoluciones por minuto; los materiales endurecidos requieren una velocidad reducida
   y la selección de carburo).
2. Velocidad de avance: ajustar según el diámetro del orificio y el material de la herramienta. Un avance excesivo provoca astillamientos o paredes rugosas; un avance demasiado bajo
   aumenta el calentamiento por fricción.
3. Profundidad de picado: para agujeros profundos o materiales pegajosos, controle el incremento de avance único para la evacuación de virutas (por ejemplo, cada
   picado de 1 a 3 veces el diámetro de la broca o por etapas según la profundidad).
4. Método de refrigeración: Externa más interna; se prefiere el refrigerante interno a alta presión para agujeros profundos. Evite
   la adhesión y la combustión en aleaciones inoxidables y a base de níquel.
5. Desviación de la herramienta: controle la desviación radial ≤ 0,02 mm (puede ser más estricta antes del acabado de precisión).
6. Control de la vida útil de la herramienta: registre el número de agujeros o el tiempo de corte. Sustitúyala cuando el diámetro salga de la tolerancia,
   aparezcan marcas en la superficie o las virutas se vuelvan azules/negras.

Comparación del taladrado CNC con otros procesos de perforación

1. Taladrado: En primer lugar, creación rápida de agujeros; económico y eficiente. La precisión posicional y de forma se ve influida por la rigidez y la guía de la herramienta
   .
2. Mandrinado: corrige la coaxialidad/posición y la precisión del diámetro en los agujeros existentes; adecuado para agujeros grandes o tolerancias de forma estrictas
   .
3. Escariado: mejora el tamaño del diámetro y el acabado de la superficie; capacidad limitada para corregir la posición; normalmente sigue a la
   taladrado o al mandrinado.
4. Roscado: Produce roscas internas en un orificio preparado; requiere un diámetro y una profundidad precisos del orificio.
5. Bruñido, pulido (laminado): mejora aún más la rugosidad de la superficie y la microgeometría (se utiliza para agujeros de ajuste de alta precisión
   ).
6. EDM, microperforación láser: Complementa la perforación para orificios extremadamente pequeños o materiales difíciles de mecanizar.

Retos comunes y puntos de control

1. Dificultad para evacuar las virutas: los agujeros profundos y los materiales pegajosos (acero inoxidable, aluminio) requieren
   refrigerante interno a alta presión y estrategias de picado.
2. Desviación de la broca, deriva de la posición del orificio: utilice brocas de centrado y brocas cortas, y luego pase a brocas más largas. Asegúrese de la
   rigidez de la fijación y supervise el desgaste de la herramienta.
3. Rebabas en la pared del orificio y acabado superficial deficiente: optimice el avance y la velocidad; utilice herramientas recubiertas afiladas y realice un
   desbarbado oportuno.
4. Desgaste y astillamiento de la herramienta: establezca umbrales de vida útil, supervise el color de las virutas y las tendencias de diámetro. Para materiales duros,
   dé prioridad a las brocas de carburo de grano fino o con refrigerante interno.
5. Efectos térmicos y expansión: supervise la deriva dimensional durante la producción continua por lotes y aplique pequeños ajustes de compensación de la herramienta
   .
