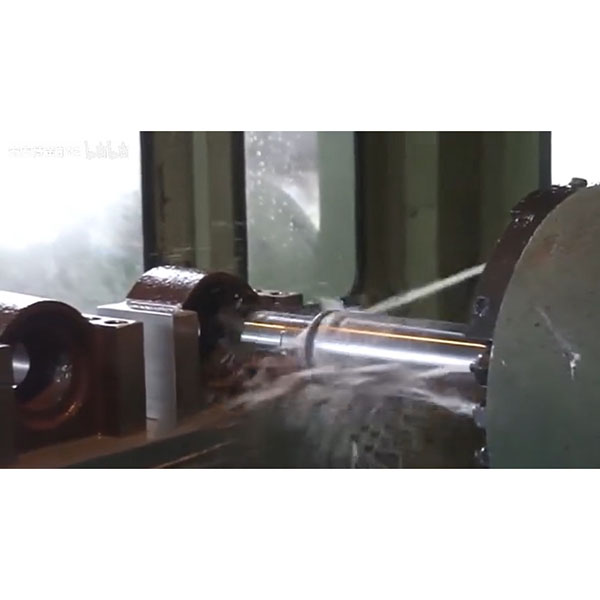

Servicios de mandrinado CNC para agujeros de gran diámetro con precisión

El mandrinado CNC se utiliza principalmente para mejorar la precisión del diámetro de los orificios, aumentar la coaxialidad y la precisión posicional, incrementar la redondez y la calidad de la superficie, y realizar correcciones geométricas en condiciones de gran diámetro o orificios profundos. En comparación con el taladrado o el escariado simples, el mandrinado ofrece mayores ventajas para orificios grandes, requisitos de alta precisión geométrica y mayores profundidades.

Piezas de trabajo aplicables y escenarios típicos para el mandrinado CNC:

1. Carcasas grandes: como cajas de cambios, bancadas de máquinas herramienta, carcasas de compresores, cuerpos de bombas, cuerpos de válvulas.
2. Componentes de motores y de potencia: bloques de cilindros, orificios de asientos de cojinetes, orificios de cojinetes de cigüeñales.
3. Sistemas hidráulicos y neumáticos: cilindros hidráulicos, bloques de válvulas, sistemas de orificios distribuidores.
4. Moldes y plantillas: orificios de los pilares guía de la base del molde, orificios de posicionamiento, orificios de inserción de alta precisión.
5. Orificios de ajuste de precisión: asientos de cojinetes, casquillos con ajustes de interferencia/holgura, orificios para pasadores de posicionamiento.
6. Orificios que requieren un bruñido posterior o un ajuste a presión del casquillo: se utilizan como acabado geométrico previo.

Equipos y configuraciones de mecanizado:

1. Fresadora horizontal (HBM): adecuada para piezas de gran tamaño y mecanizado compuesto de orificios multifacéticos.
2. Centros de mecanizado (verticales/horizontales): combinados con cabezales de mandrinado ajustables para lograr un mandrinado fino y un mecanizado compuesto de superficies.
3. Mandrinadoras CNC específicas: para agujeros profundos altamente estables o sistemas de agujeros de alta coaxialidad.
4. Centros de torneado-fresado: utilizan herramientas de mandrinado excéntricas o torretas motorizadas para lograr la corrección de agujeros y características circundantes en una sola configuración.

Sistemas de herramientas y sujeción de piezas:

1. Herramientas de mandrinado en bruto: alta rigidez estructural, utilizadas para eliminar grandes holguras.
2. Cabezales de mandrinado fino: mecanismos de ajuste radial a nivel micrométrico para un dimensionamiento preciso.
3. Cabezales de mandrinado equilibrados ajustables: reducen la vibración excéntrica mediante contrapesos o ajuste automático.
4. Barras de mandrinado amortiguadas (antivibración): para el mecanizado de voladizos largos (agujeros profundos) con el fin de reducir las vibraciones y la deriva dimensional.
5. Herramientas de mandrinado combinadas: mecanizado integrado para agujeros de varios pasos, agujeros escalonados y chaflanes.
6. Materiales de las plaquitas: carburo recubierto (recubrimientos TiAlN, AlTiN, CVD), CBN (para aceros endurecidos), PCD (para aleaciones de Al-Si).
7. Sujeción de piezas: mandriles de precisión, soportes hidráulicos/termorretráctiles, sistemas de soportes modulares para garantizar un bajo descentramiento y estabilidad.

Flujo de proceso de referencia para el mandrinado CNC:

1. Revisión del plano: confirme la tolerancia del taladro, los requisitos geométricos (coaxialidad, posición, redondez, perpendicularidad) y los procesos posteriores (escariado/casquillo/bruñido).
2. Establecimiento de referencias: planificar las referencias de sujeción y la secuencia de mecanizado; mecanizar primero las referencias (caras, agujeros) que afectan a la localización posterior.
3. Pre-mecanizado: taladrar o dejar un margen razonable en las piezas brutas fundidas/forjadas, normalmente un margen total de 0,3 a 1,5 mm, dependiendo del diámetro del taladro.
4. Mandrinado en bruto: eliminar el margen por capas, controlar la profundidad de corte y el avance para evitar la concentración de calor y el desgarro de las paredes.
5. Mandrinado de semiacabado (opcional): acercar el agujero al tamaño final y estabilizar la geometría para reducir los errores en el mandrinado de acabado.
6. Mandrinado fino: profundidad de corte pequeña y avance constante; utilizar el microajuste de la herramienta y la compensación del programa para alcanzar el tamaño final.
7. Medición durante el proceso: utilice sondas táctiles o mediciones externas (micrómetros internos, medidores de aire) para verificar el tamaño y la posición; aplique la compensación de la herramienta cuando sea necesario.
8. Operaciones secundarias (opcionales): escariado, bruñido, pulido, ajuste a presión de casquillos o roscado.
9. Limpieza y desbarbado: elimine las virutas y rebabas del interior del taladro para garantizar la calidad del ajuste.
10. Inspección final y registros: registre las dimensiones, la precisión geométrica y el estado de la superficie en el sistema de trazabilidad de calidad.

Parámetros clave del proceso para el mandrinado CNC:

1. Velocidad del husillo: basada en el diámetro del orificio y el material de la herramienta; el mandrinado en bruto suele utilizar velocidades bajas a medias, mientras que el mandrinado fino utiliza velocidades más altas para obtener un mejor acabado (por ejemplo, de cientos a miles de rpm, dependiendo del diámetro).
2. Velocidad de avance: mayor para el mandrinado en bruto (por ejemplo, de 0,1 a 0,3 mm/rev), menor para el mandrinado fino (por ejemplo, de 0,02 a 0,12 mm/rev).
3. Profundidad de corte por pasada: mandrinado en bruto de 0,5 mm a 2,0 mm; mandrinado fino normalmente de 0,05 mm a 0,25 mm por pasada.
4. Refrigeración: refrigeración a alta presión o dirigida para la evacuación de virutas y el control de la temperatura; asegúrese de que la eliminación de virutas sea fluida en el caso del aluminio y los materiales pegajosos.
5. Control de la excentricidad de la herramienta: compruebe la excentricidad radial antes del mandrinado fino (requisito habitual ≤0,01 mm, más estricto según la tolerancia).
6. Estrategia antivibración: reduzca el avance y la profundidad para voladizos largos; utilice barras de mandrinado amortiguadas y relaciones de voladizo razonables (normalmente, un voladizo ≤6D es más fácil de controlar).

Control de calidad e inspección:

1. Inspección dimensional: micrómetros interiores, medidores de aire y CMM para el muestreo y la inspección final de los agujeros críticos.
2. Inspección geométrica: coaxialidad, redondez y perpendicularidad utilizando comprobadores de redondez, CMM o sistemas de medición rotacional.
3. Calidad de la superficie: medir Ra/Rz con un rugosímetro; comprobar si hay marcas de quemaduras, marcas de herramientas y patrones de vibración en las paredes del agujero.
4. SPC y registro de datos: seguimiento de las tendencias dimensionales y las curvas de desgaste de las herramientas en la producción en serie para anticipar la compensación.
5. Documentos de trazabilidad: archivar los lotes de material y tratamiento térmico, los parámetros de mecanizado y los informes de medición.

Comparación del mandrinado CNC con otros procesos de perforación:

1. Taladrado: alta eficiencia para crear agujeros, pero limitado en cuanto a la corrección de la posición y la precisión geométrica; se utiliza a menudo antes del mandrinado.
2. Escariado: mejora el tamaño y la superficie, pero tiene una capacidad de corrección de posición débil; se utiliza comúnmente para el acabado después del mandrinado.
3. Mandrinado: se centra en la corrección geométrica y el dimensionamiento de alta precisión; adecuado para agujeros grandes y requisitos de alta precisión geométrica.
4. Bruñido: consigue una rugosidad muy baja y una corrección geométrica menor, a menudo se realiza después del mandrinado.
5. Pulido (endurecimiento de la superficie del agujero): mejora el endurecimiento y el acabado de la superficie; requiere una geometría de agujero estable de antemano.

Ejemplos de aplicaciones industriales del taladrado CNC:

1. Maquinaria de construcción y equipos pesados: bases grandes, agujeros de alineación de carcasas y agujeros de asientos de cojinetes.
2. Energía y química: cuerpos de bombas, carcasas de compresores, sistemas de orificios de cuerpos de válvulas.
3. Fabricación de automóviles y motores: taladros de cojinetes principales en bloques de cilindros, asientos de cojinetes de árboles de levas.
4. Aeroespacial: corrección geométrica de piezas estructurales de alta precisión y taladros de mecanismos.
5. Moldes y herramientas de precisión: taladros de pilares guía, taladros de posicionamiento y taladros previos para canales de refrigeración.
6. Sistemas hidráulicos: bloques de válvulas, orificios de paso de aceite, orificios de precisión previa para orificios de intersección multifacéticos.
