Soluciones de moldes de fundición a presión de aleación de aluminio para grandes volúmenes

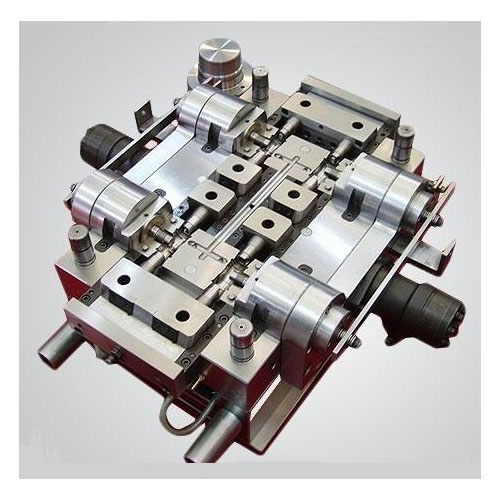

Un molde de fundición a presión de aleación de aluminio es la herramienta principal utilizada para la producción de fundición a presión de aleación de aluminio, responsable de funciones tales como el llenado del molde con metal fundido, el enfriamiento, el conformado y la expulsión.

Materiales y tratamientos superficiales del molde:

1. Aceros para moldes: los materiales comunes incluyen aceros para moldes resistentes al calor y al desgaste, como H13, S136 y 420. Se debe seleccionar el grado adecuado en función del tipo de aleación de aluminio y el volumen de producción, y aplicar el tratamiento térmico adecuado.
2. Tratamiento superficial: Se utilizan procesos como la nitruración, el cromado, el PVD u otros tratamientos de endurecimiento superficial para mejorar la resistencia al desgaste y las propiedades antiadherentes al aluminio, prolongar la vida útil del molde y mejorar el acabado superficial.
3. Tratamiento térmico y templado: Los procesos de tratamiento térmico precisos (templado, revenido y envejecimiento) pueden aumentar la dureza y la tenacidad del molde, reduciendo el riesgo de agrietamiento térmico y deformación.

Puntos clave de la estructura y el diseño del molde:

1. Precisión de la cavidad y el núcleo: utilice ajustes de tolerancia y estructuras de localización adecuados para garantizar la posición de cierre del molde y la consistencia de la cavidad, logrando así una precisión dimensional estable.
2. Diseño del sistema de refrigeración: disponga los canales de refrigeración (o los tubos de refrigeración integrados) de forma adecuada para controlar la temperatura del molde, acortar los ciclos de solidificación y reducir la tensión térmica y la deformación.
3. Puertas y canales: optimice los tipos y posiciones de las puertas, y diseñe distribuidores de flujo y características de rebose/ventilación adecuados para garantizar un llenado fluido de la masa fundida y evitar la porosidad y los cierres en frío.
4. Mecanismos de expulsión y deslizamiento: diseñe pasadores, placas o deslizadores de expulsión de acuerdo con la geometría de la pieza para garantizar una expulsión y descarga seguras y fiables, reduciendo los daños en la fundición.
5. Ventilación y ranuras de ventilación: Diseñe canales de ventilación eficaces en las líneas de separación y en los puntos críticos para reducir el aire atrapado y las marcas de quemaduras.

Procesos de fabricación de moldes:

1. Mecanizado de precisión: utilice procesos como el fresado CNC, el electroerosionado por hilo, el corte por hilo de avance lento, el electroerosionado por penetración y el rectificado para lograr un mecanizado de alta precisión de la cavidad y el núcleo.
2. Montaje y depuración: Después del tratamiento térmico, monte los componentes del molde con precisión, realice inspecciones de ajuste y lleve a cabo ajustes de los parámetros de moldeo de prueba para garantizar un cierre, una expulsión y un movimiento de separación precisos.
3. Moldeo de prueba y corrección: obtenga los primeros artículos mediante el moldeo de prueba, analice los defectos y ajuste los parámetros de entrada, enfriamiento y expulsión; realice la corrección de la cavidad si es necesario.

Áreas de aplicación típicas de los moldes de fundición a presión de aleación de aluminio:

1. Industria automotriz: piezas de aleación de aluminio de alta resistencia y alta precisión, como componentes de motores, piezas de transmisión y accesorios de carrocería.
2. Componentes electrónicos y disipadores de calor: piezas que requieren una buena conductividad térmica y calidad de superficie, como carcasas de disipadores de calor, aletas y soportes estructurales.
3. Equipos industriales y carcasas: piezas de aluminio de tamaño mediano a grande, como carcasas de motores, cajas de cambios y carcasas de instrumentos.
4. Productos de consumo: paneles de electrodomésticos, componentes decorativos y piezas de aleación de aluminio que requieren una apariencia de alta calidad.
